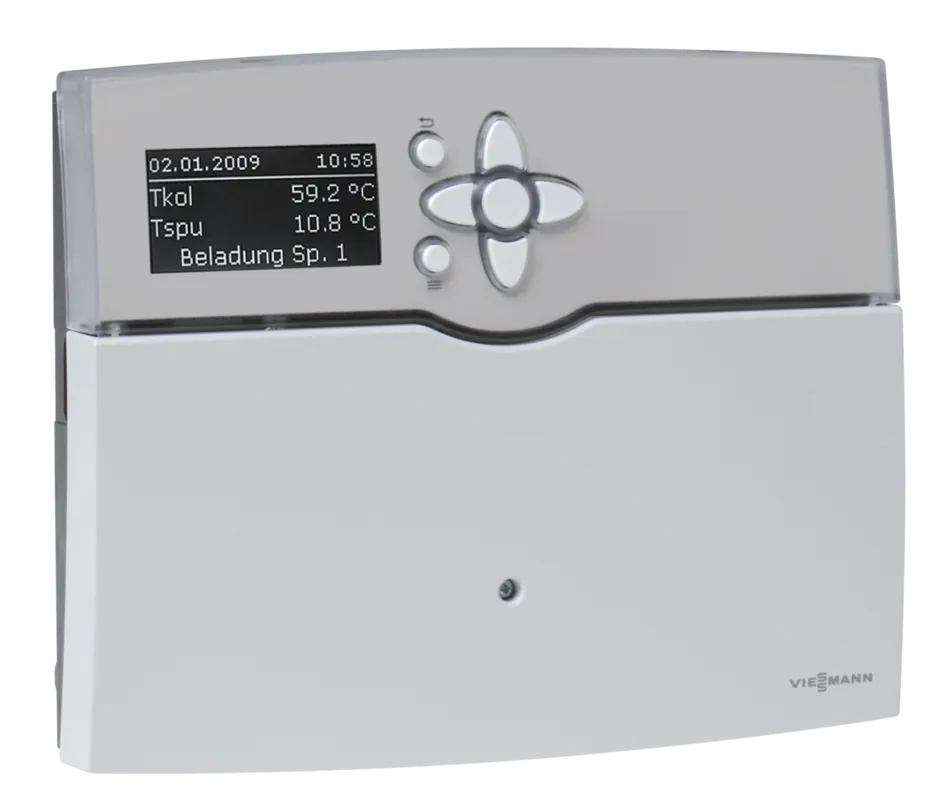

Viessmann Vitosolic 200, Typ SD4

Einleitung

Die Viessmann Vitosolic 200, Typ SD4 ist eine elektronische Temperatur-Differenz-Regelung zur Steuerung solarthermischer Anlagen mit bis zu vier Verbrauchern. Entwickelt von Viessmann für den Einsatz in bivalenten Systemen, verbindet sie Solarkollektoren mit Öl-, Gas- oder Festbrennstoffkesseln und ermöglicht vielfältige Betriebsarten wie bivalente Trinkwassererwärmung, bivalente Trinkwasser- und Schwimmbadwassererwärmung sowie die Unterstützung der Raumheizung. Die Regelung bietet eine digitale Anzeige sowie umfangreiche Diagnose- und Leistungsbilanzfunktionen und ist für die Wandmontage vorgesehen.

Vorteile und Besonderheiten

• Einsatzfähig in Anlagen mit bis zu vier Verbrauchern für flexible Systemkonzepte
• Bivalente Betriebsarten für Trinkwasser, Schwimmbadwasser und Heizungsunterstützung
• Integrierte digitale Temperaturanzeige, Leistungsbilanzierung und Diagnosesystem für transparente Betriebsinformationen
• Möglichkeit zur Kommunikation mit Vitotronic-Kesselkreisregelungen zur Optimierung der Nachladeunterdrückung und Vorwärmstufenaufheizung
• Ansteuerung drehzahlgeregelter Pumpen möglich, Anschlussoptionen für Wärmemengenzähler und Solarzelle
• Aufzeichnung der Betriebswerte mit SD-Speicherkarte (unterstützt SD-Karten bis 2 GB, Dateisystem FAT16)
• Lieferung inklusive Speicher-, Kollektor- und weiterem Temperatursensor zur vereinfachten Inbetriebnahme
• Komfortable Wandmontage und bewährte Viessmann-Qualität

Technische Details

Die Vitosolic 200 Typ SD4 ist eine elektronische Differenzregelung für bis zu vier Verbraucher und wurde speziell für bivalente Solaranlagen konzipiert. Zur Ausstattung gehören eine digitale Temperaturanzeige, ein integriertes Diagnosesystem und eine Leistungsbilanzierung zur Übersicht über die Solarerträge. Die Regelung erlaubt die Kommunikation mit Vitotronic-Kesselkreisregelungen, um Funktionen wie die Unterdrückung der Nacherwärmung des Speicher-Wassererwärmers und die Aufheizung von Vorwärmstufen zu realisieren. Anschlüsse für Wärmemengenzähler und eine Solarzelle sind vorhanden. Die Aufzeichnung von Betriebswerten erfolgt über eine SD-Speicherkarte (unterstützt bis 2 GB, FAT16). Die Vitosolic 200 ist für die Wandmontage ausgelegt und wird mit den notwendigen Temperatursensoren geliefert.

Anwendung und Einsatzbereiche

Die Regelung findet Verwendung in Wohn- und Gewerbeobjekten mit solarthermischen Anlagen, in denen eine Kombination aus Sonnenkollektoren und konventionellen Heizkesseln (Öl, Gas, Festbrennstoff) geplant ist. Typische Einsatzszenarien sind die bivalente Trinkwassererwärmung, die gekoppelte Trinkwasser- und Schwimmbadwassererwärmung sowie die solarunterstützte Aufheizung von Heizungsvorwärmstufen. Die Möglichkeit zur Ansteuerung drehzahlgeregelter Pumpen und zur Einbindung von Wärmemengenzählern macht die Vitosolic 200 zudem für Anlagen interessant, die auf Effizienz und transparente Ertragsauswertung ausgelegt sind. Die Kommunikation mit Vitotronic-Systemen erlaubt eine harmonische Integration in bestehende Viessmann-Heizungsanlagen.

Lieferumfang

Im Lieferumfang der Viessmann Vitosolic 200 Typ SD4 sind die elektronische Regelungseinheit zur Wandmontage sowie ein Kollektortemperatursensor, ein Speicher- bzw. Vorwärmestufentemperatursensor und ein weiterer Temperatursensor enthalten. Weiterhin stehen Anschlüsse für Wärmemengenzähler und Solarzelle zur Verfügung. Eine SD-Speicherkarte ist nicht zwingend im Lieferumfang enthalten, die Regelung unterstützt jedoch SD-Karten bis 2 GB im FAT16-Format zur Aufzeichnung von Betriebswerten.

Fazit

Die Viessmann Vitosolic 200 Typ SD4 ist eine vielseitige und praxisgerechte Differenzregelung, die speziell für bivalente solarthermische Systeme entwickelt wurde. Mit digitaler Anzeige, Diagnosefunktionen, Leistungsbilanzierung und der Möglichkeit zur Datenspeicherung bietet sie Planern und Installateuren transparente Informationen und flexible Steuerungsoptionen. Die Kompatibilität mit Vitotronic-Kesselkreisregelungen und die Unterstützung drehzahlgeregelter Pumpen machen sie zu einer empfehlenswerten Lösung für effiziente Solar- und Heizungsanlagen in Viessmann-Qualität.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
