Beschreibung
Lieferumfang:

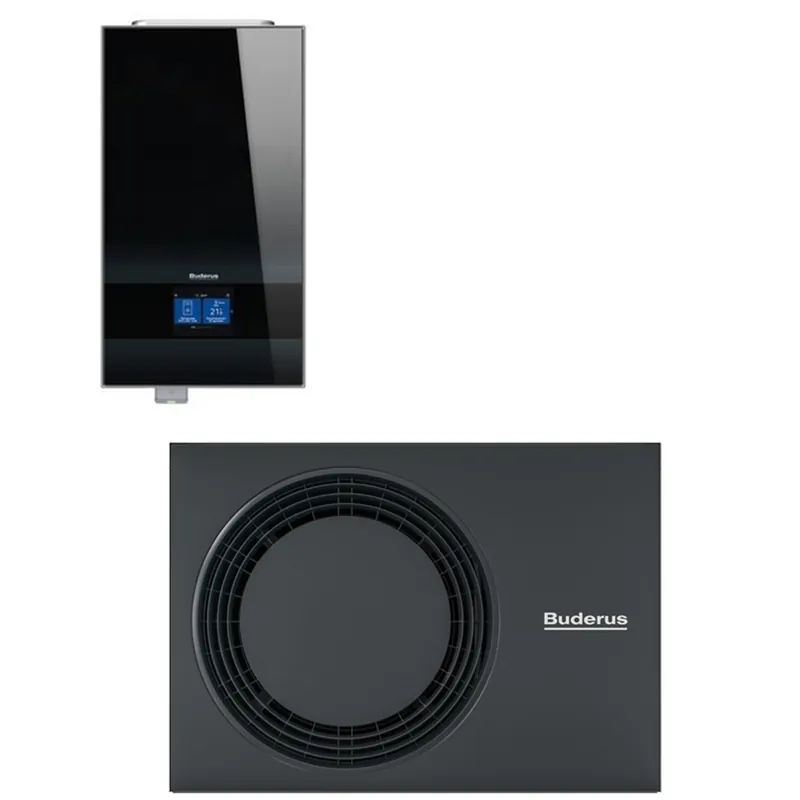

1 Stk. Buderus LAN und Funkmodul MX400
1 Stk. Buderus Logatherm WLW MB AR Außeneinheit Monoblock reversibel (Leistung wählbar)
1 Stk. Buderus Logatherm Inneneinheit WLW186i-12 E, oder WLW186i-12 TP70, oder WLW186i-12 T180 in Weiß oder Schwarz (je nach Auswahl)
Beschreibung Außeneinheit WLW 4 – 12 MB AR:
Systemgestaltung
Die Wärmepumpen der Baureihe Logatherm WLW186i AR bestehen aus einer Innen- und einer Außeneinheit, die über eine Leitung wasserseitig miteinander verbunden werden.
Das macht die Montage besonders unkompliziert. Durch die Wahl aus drei unterschiedlichen Varianten der Inneneinheit, wird die Wärmepumpe jedem Anwendungsfall gerecht.
Die Außeneinheit der Logatherm WLW186i AR nimmt wenig Platz ein und passt unter jedes Fenster.
Bedienkomfort
Betrieben wird die Luft-Wasser-Wärmepumpe mit der intuitiven Systembedieneinheit Logamatic BC400.
Eine Überwachung und komfortable Bedienung bietet außerdem die App MyBuderus und für den Profi kann das Web-Portal Buderus ConnectPRO für Monitoring und Servicelösungen genutzt werden.
Energiekosten
Das Wärmepumpen-System Logatherm WLW186i AR besteht aus zwei Einheiten: Einer modulierenden Außeneinheit und einer Inneneinheit.
Die drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe jederzeit an den Bedarf im Heizsystem an und bietet stets höchsten Komfort bei besonders wirtschaftlicher Betriebsweise.
So wird eine ErP-Effizienz von bis zu 188 % und ein COP von bis zu 4,85 (A7/W35) erreicht.
Der Buderus MyEnergyMaster in Kombination mit einer Photovoltaikanlage sorgt zudem für mehr Unabhängigkeit von Strompreissteigerungen durch die Optimierung des Eigenverbrauchs.
Die Wärmepumpe wird leistungsgeregelt in Abhängigkeit der Stromerzeugung des Photovoltaik-Systems angesteuert.
– Buderus Logatherm WLW-… MB AR ist die Außeneinheit der Luft-Wasser-Wärmepumpe Logatherm WLW176i AR und Logatherm WLW186i AR in Monoblock-Ausführung für Heizung und Kühlung.
– Erst die Kombination von Außeneinheit mit Inneneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung.
– Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit.
– Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
– Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter als Zubehör separat erhältlich)
– Invertergeregelter Verdichter- und Gebläsebetrieb
– Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil
– Umweltfreundliches und natürliches Kältemittel R290 (Propan)
– Integrierte Kondensatwannenheizung
– Reversibel für Heizung und Kühlung
– Tragehilfe im Lieferumfang
– Kompressor: Doppelrollkolben-Verdichter
– Max. Vorlauftemperatur mit WLW186i 75°C (65°C bis -10 C Außentemperatur)
– Wasserseitiger Anschluss Heizung: G 1″ AG
Technische Daten: siehe Bilder
Beschreibung Inneneinheit WLW186i-12 E
– Buderus Logatherm WLW186i-12 E ist die Inneneinheit (monoenergetisch inkl. 9 kW Heizstab, Innenaufstellung) der Luft-Wasser-Wärmepumpe Logatherm WLW186i AR in Monoblock Ausführung.
– Diese Inneneinheit wird mit einer der folgendenden Außeneinheiten kombiniert: Logatherm WLW-4 MB AR bis Logatherm WLW-12 MB AR
– Erst die Kombination v. Inneneinheit mit Außeneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung.
– Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit
– Inklusive Estrichtrocknungsfunktion und aktiver Kühlung
– Bis zu 75 C Vorlauftemperatur (65 C bis Außentemperatur -10 C) mit der Wärmepumpe möglich
– Einfache Bedienung über EMS-plus Bedieneinheit Logamatic BC400 mit Klartext Touchdisplay
– Hochwertiges Titaniumdesign in schwarz oder weiß (wählbar)
– Mit EMS-plus Bedieneinheit Logamatic BC400
– SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/einer PV-Anlage vorbereitet
– Konnektivität über das LAN- und Funkmodul MX400 möglich
– Hocheffiziente Primärkreis- und Heizkreis-Pumpe Grundfos UPM4L (K) LIN (EEI
– Mit 9 kW elektr. Zuheizer (stufig 3, 6, 9 kW)
– Drucksensor, Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
– Warmwasserbetrieb mittels internem Umschaltventil Heizung / Warmwasser
– Kühlbetrieb still/dynamisch möglich
– Außentemperaturfühler im Lieferumfang
Hinweis:
– Speichertemperaturfühler TW1 (TW2) nicht im Lieferumfang enthalten
Technische Daten:
Anschluss Heizung (Vorlauf/Rücklauf): 28 mm
Anschluss Wärmepumpe (Vorlauf/Rücklauf): 28 mm
Anschluss Warmwasser: 22 mm
Anlagendruck minimal: 0,8 bar
Anlagendruck maximal: 3,0 bar
Elektr. Anschluss: 3L/N/PE/400V/50Hz
Schutzklasse: IP X4D
Sicherungsautomat: 3polig, 16 A
Breite: 400 mm
Höhe: 710 mm
Tiefe: 300 mm
Nettogewicht: 26 kg
Beschreibung LAN- und Funkmodul MX400
– zur WLAN- oder LAN-Kommunikation mit der App MyBuderus und für die Aufschaltung der Heizungsanlage auf das Fachkundenportal Buderus ConnectPRO.
– Schnittstelle per WLAN (2,4 GHz) alternativ kabelgebunden LAN zwischen der Heizungsanlage und einem Netzwerk (Internetzugang über Router erforderlich).
– Funk-Kommunikation zur Einzelraumregelung SRC plus oder zur drahtlosen Verbindung einer Funkfernbedienung Logamatic RC120 RF (Funkfernbedienung max. nur einmal pro Anlage möglich).
– Einbindung in Softwarelösungen wie App MyBuderus und Webportal ConnectPRO und MyEnergyMaster (Buderus Energiemanager).
– EEBUS Kommunikation nach BEG§14a EnWG
Systemvoraussetzungen:
– MX400 In Verbindung mit Systembedieneinheit BC400
– Rückwärtskompatibel zu MX300
– Hinweise: Es können zusätzliche Kosten für die Internetverbindung entstehen, eine Internet-Flatrate ist empfohlen.
Hinweis:
– Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)
– Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte Fachfirma durchzuführen! Diese Dienstleistung ist nicht enthalten und separat zu beauftragen!
Installationshinweis:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
