Beschreibung

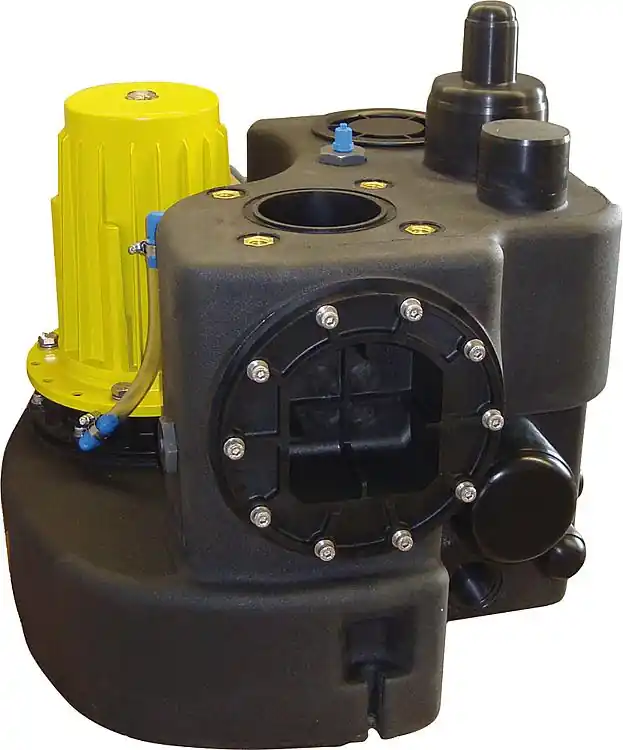

Produktinformationen „Abwasser-Hebeanlage Boy 1,5 mit Wirbelradpumpe (400 V/ 1,5 KW)“
Ausführung Einzelanlage:
Sammelbehälter aus Polyethylen
Kompaktboy mit 55 l Inhalt und einstellbarem Schaltvolumen von 19 l bis 45 l, je nach verwendeten Zulaufanschlüssen
Freistromradpumpe mit hohem Wirkungsgrad und erheblich verringertem Laufgeräusch, Drehstrom oder Wechselstrom
Boymit 140 l Inhalt und 70 l Schaltvolumen
Einzelanlage mit aufgebauter Wirbelradpumpe,
mit Drehstrommotor
Abdichtung durch Gleitringdichtung und Wellendichtring mit
zwischenliegender Ölkammer
Druckabgang wahlweise DN 80 oder DN 100
Zulauf für HT-Rohr DN 100, drehbar und höhenverstellbar
zusätzliche Anschlüsse DN 40 (1 1/2) für Handmembranpumpe
Entlüftung DN 65 (ø 75)
pneumatische Niveausteuerung ZPS 1, potentialfreier Abgang für
Sammelstörmeldung und akustischer Alarm
3,5m Anschlusskabel zum Motor
Anlage Boy mit größerem Notstauvolumen
Einsatzgebiete Einzelanlage:
Förderung von häuslichem Abwasser aus einer Kellerwohnung oder einem Einfamilienhaus
Ausführung Doppelanlage:
Sammelbehälter aus Polyethylen
Kompaktboy Doppelmit 150 l Inhalt und 80 l Schaltvolumen
Boy Doppel mit 200 l Inhalt und 100 l Schaltvolumen
Boy Doppelanlage mit aufgebauten Wirbelradpumpen, mit Drehstrommotor
Kompaktboy Doppelanlage mit aufgebauten Freistromradpumpen
Abdichtung durch Gleitringdichtung und Wellendichtring mit
zwischenliegender Ölkammer
Druckabgang DN 100
Zulauf für HT-Rohr DN 100, drehbar und höhenverstellbar bei Boy Doppel auch
DN 150 mit Flanschanschluss (optionales Zubehör erforderlich)
zusätzliche Anschlüsse DN 40 (1 1/2) für Handmembranpumpe
Entlüftung: Kompaktboy DN 65 (ø 75), Boy DN 100 (ø 110)
pneumatische Niveausteuerung ZPS 2.1, automatisch wechselnder Betrieb,
Spitzenlastfunktion und Störumschaltung, potentialfreier Abgang für
Sammelstörmeldung und akustischer Alarm
3,5 m Anschlusskabel zum Motor
Anlage Boy Doppel mit größerem Notstauvolumen
Einsatzgebiete Doppelanlage:
Entsorgung von häuslichem Abwasser aus Mehrfamilienhäusern, gewerblichen Einrichtungen u.ä.
Einrichtungen, in denen die Abwasserentsorgung nicht unterbrochen werden darf.
Lieferumfang: Hebeanlage inkl. Schaltanlage, flexiblen Anschlüssen für Druckleitung DN 100 und Entlüftung, Rückschlagventil und Hosenrohr (nur bei Doppelanlage)
