Beschreibung
Wolf CGU-2K-24 24kW Gas-Heizwert-Kombitherme, BM, E / H, Unterputz
Einleitung
Die Wolf CGU-2K-24 ist eine Gas-Heizwert-Kombitherme mit einer Nennwärmeleistung von 10,9 bis 24,0 kW für raumluftabhängigen Betrieb. Als kompaktes Paket liefert Wolf eine praxisgerechte Lösung für den Austausch oder die Sanierung in Mehrfamilienhäusern und Etagenwohnungen, wenn der Einsatz einer Brennwertanlage aus baulichen Gründen nicht möglich oder nicht wirtschaftlich ist. Dieses Paket kombiniert die CGU-2K-24 Heizwerttherme mit einer HE-Hocheffizienzpumpe, einem Anschluss-Set für Unterputzinstallation und dem Bedienmodul BM inklusive Außenfühler für die Anbindung an das Wolf Regelungssystem WRS.
Vorteile und Besonderheiten
- Komplettpaket von Wolf: Thermenmodul, Anschluss-Set Unterputz und Bedienmodul BM bereits enthalten
- Geeignet für raumluftabhängigen Betrieb, speziell für Sanierungen und Austausch in Bestandsgebäuden
- Serienmäßig mit 10 l Ausdehnungsgefäß und modulierender Hocheffizienzpumpe für geringen Stromverbrauch
- Wolf Low-NOx Unit und Hydro Tec System für niedrige Emissionen (NOx-Klasse 6)
- Wartungsfreundlicher Aufbau mit guter interner Zugänglichkeit und hoher Ersatzteilgleichheit zu anderen Wolf-Produkten
- eBus-fähige Regelung zur Erweiterung mit digitalem Wolf-Regelungszubehör
Technische Details
Die CGU-2K-24 gehört zur ComfortLine CGU-Familie von Wolf und weist folgende herstellerseitig dokumentierte Merkmale auf: Nennwärmeleistung 10,924,0 kW, Belastungsbereich bis 26,5 kW, Normnutzungsgrad bei 75/60 °C entsprechend den Angaben in den technischen Unterlagen. Abmessungen: Breite 440 mm, Höhe 855 mm, Tiefe 393 mm. Abgasrohranschluss Ø 130 mm, Anschlussart für Luft-/Abgasführung Typ B11BS. Anschlüsse: Gasanschluss G 1/2, Heizungs-Vorlauf und -Rücklauf G 3/4, Kalt- und Warmwasseranschluss G 3/4. Ausdehnungsgefäß Nenninhalt 10 l mit Vordruck 0,75 bar. Die Ausführung dieses Pakets ist für Erdgas E angegeben; Wolf bietet zudem weitere Gasvarianten im Produktprogramm an. Die Therme ist serienmäßig mit einer modulierenden Hocheffizienzpumpe ausgestattet (geringer Stromverbrauch) und verfügt über eine bewährte Sensorik, etwa Durchflusssensoren in den Kombiversionen.
Anwendung und Einsatzbereiche
Das Wolf Paket CGU-2K-24 ist ausgelegt für den Einsatz in Bestandsgebäuden, Etagenwohnungen oder Mehrfamilienhäusern, in denen eine raumluftabhängige Heiztechnik gewünscht oder vorgeschrieben ist. Typische Einsatzfälle sind der werkseitige Austausch älterer Niedertemperatur-Heizgeräte, Ersatzinstallationen bei begrenzter Umbaukapazität oder dort, wo die Verlegung von Brennwert-Abgasleitungen nicht realisierbar ist. Dank des Unterputz-Anschluss-Sets eignet sich das Paket besonders für kompakte Wandmontage und platzsparende Aufstellung. Die eBus-Fähigkeit des Bedienmoduls BM erlaubt die Anbindung an Wolf-Regelsysteme und die Nutzung eines Außenfühlers für witterungsgeführte Regelstrategien.
Lieferumfang

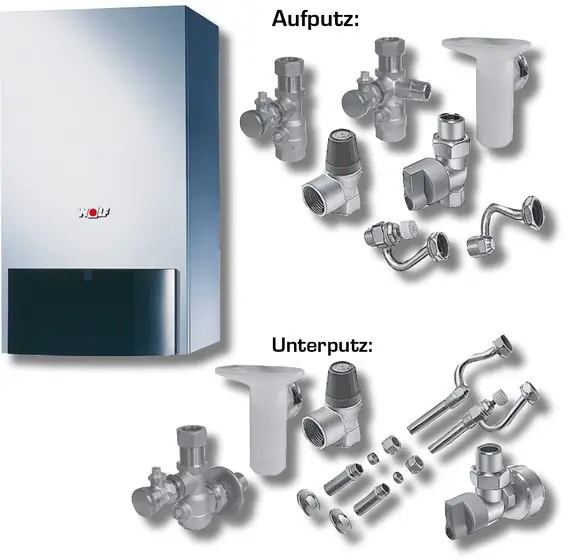

Das Paket umfasst: 1x Wolf CGU-2K-24 Gas-Heizwert-Kombitherme (Ausführung Erdgas E) inklusive Hocheffizienzpumpe, 1x Anschluss-Set für Kombithermen zur Unterputzinstallation inklusive KFE-Hahn und thermischer Sicherung, 1x Bedienmodul BM inklusive Außenfühler für die Regelungssysteme WRS. Alle Komponenten stammen vom Hersteller Wolf GmbH und sind aufeinander abgestimmt, wodurch Montage und Inbetriebnahme vereinfacht werden.
Fazit
Die Wolf CGU-2K-24 bietet eine solide, herstellerseitig abgestimmte Lösung für den Austausch von Heizwertgeräten in Bestandsgebäuden. Wolf überzeugt mit zuverlässiger Technik, niedrigen Emissionen und einem wartungsfreundlichen Design. Das komplette Paket inklusive Unterputz-Anschluss-Set und Bedienmodul erleichtert Installation und Regelintegration, sodass Installateure und Betreiber eine effiziente und praxisnahe Lösung erhalten. Für Fälle, in denen Brennwerttechnik nicht in Frage kommt, stellt die CGU-2K-24 eine empfehlenswerte Alternative dar.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-24 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616107W05 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 10,9 – 24,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
