Beschreibung
Vaillant Paket 1.407/5 ecoCOMPACT VSC 206/4-5 90 Liter, VRC 700, Abgas starr L/LL
Einleitung
Das Vaillant Paket 1.407/5 ecoCOMPACT VSC 206/4-5 90 Liter ist ein komplettes Gas-Kompaktgerät-Paket zur hocheffizienten Beheizung und Warmwasserbereitung. Das Paket kombiniert das platzsparende ecoCOMPACT VSC 206/4-5 mit einem integrierten 90-Liter-Schichtladespeicher, der witterungsgeführte Regelung VRC 700 sowie alle notwendigen Anschluss- und Abgaskomponenten. Vaillant bietet mit diesem System eine kompakte Lösung für Einfamilienhäuser und größere Wohnungen, die hohe Energieeffizienz, komfortable Warmwasserbereitung und eine einfache Integration in bestehende Heizsysteme vereint.
Vorteile und Besonderheiten
- Komplettpaket inklusive ecoCOMPACT Gas-Kompaktgerät, VRC 700 Regelung und starrer Abgasführung
- Integrierter 90 l Schichtladespeicher für schnellen Warmwasserzugriff und effiziente Speicherladung
- Hocheffizienz-Lade- und Umwälzpumpe sowie elektronischer Gas-Luft-Verbund für optimierten Betrieb
- Multi-Sensorik-System und integrierte Speicherregelung für präzise Steuerung und hohe Effizienz
- Split Mounting Concept: alle Komponenten und Zubehörteile in einem kompakten Gehäuse
- Hoher Normnutzungsgrad und jahreszeitbedingte Energieeffizienzklasse A für Heizung und Warmwasser
Technische Details
Das ecoCOMPACT VSC 206/4-5 90 arbeitet im Nennleistungsbereich bei 40/30 °C mit 4,321,6 kW bzw. bei 60/40 °C mit 4,120,8 kW. Die Speicherladeleistung liegt bei 24,0 kW, die maximale wärmebelastende Speicherleistung bei 24,5 kW. Der Normnutzungsgrad beträgt 98% (Hs) / 109% (Hi) mit einem Modulationsbereich von 20100 %. Vorlauftemperaturen bis maximal 85 °C sind möglich. Elektrischer Anschluss 230 V/50 Hz, maximale elektrische Leistungsaufnahme 70 W. Anschlüsse: Vor-/Rücklauf Rp 3/4, Kalt-/Warmwasser Rp 3/4, Gas Rp 3/4; Luft-/Abgasanschluss 60/100 mm. Gewicht leer ca. 106 kg, Abmessungen H/B/T 1320/595/693 mm. Energieeffizienzklasse Heizung A und Warmwasser A (Spektrum A+++ bis G). Das Paket beinhaltet zudem ADG 15 Liter, Edelstahl-Sekundär-Wärmetauscher und Integral-Kondensationswärmetauscher aus Edelstahl.
Anwendung und Einsatzbereiche
Das Paket ist konzipiert für Einfamilienhäuser, größere Eigentumswohnungen und Sanierungsprojekte, bei denen Platzersparnis und integrierte Warmwasserlösung gefragt sind. Durch den 90-Liter-Speicher eignet sich das Gerät für Haushalte mit mittlerem Warmwasserbedarf und bietet sofort verfügbares Warmwasser im oberen Speicherbereich. Die witterungsgeführte Regelung VRC 700 ermöglicht eine bedarfsgerechte Steuerung der Heizung, ideal für variable Verbrauchsprofile. Die starre Luft-/Abgasführung ist für Installationen mit konzentrischem Anschluss Ø 60/100 geeignet; das Paket enthält ein Abgasleitungs-Pack starr (7,5 m) und eine Schachtabdeckung für einfache Montage.
Lieferumfang

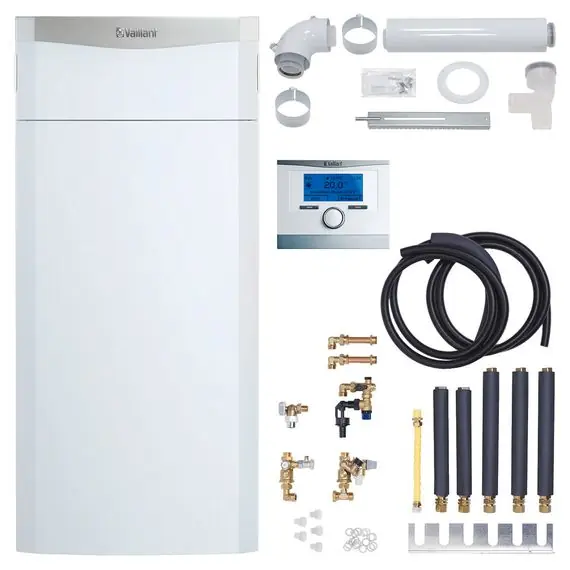

Das Paket umfasst: 1x Vaillant ecoCOMPACT VSC 206/4-5 90 mit integriertem 90 l Speicher, 1x multiMATIC VRC 700 Regelung (VRC 700/6), 1x Anschlusskonsole flexibel für Gas-Kompaktgeräte, 1x Basis-Anschluss-Set Brennwert (konzentrischer Anschluss Ø 60/100 PP), 1x Abgasleitung-Pack starr (7,5 m Ø 80 PP), 1x Schachtabdeckung PP Ø 80 sowie alle für den Betrieb relevanten Hydraulik- und Sicherheitselemente laut Paketbeschreibung. Vaillant liefert damit ein aufeinander abgestimmtes Komplett-Set zur schnellen und normkonformen Installation.
Fazit
Das Vaillant Paket 1.407/5 ecoCOMPACT VSC 206/4-5 90 Liter ist eine durchdachte, kompakte Komplettlösung für effiziente Gas-Brennwertheizung mit integriertem Warmwasserspeicher. Mit hoher Energieeffizienz, integrierter Regelung VRC 700 und umfassendem Zubehör reduziert es Planungsaufwand und Installationszeit. Vaillant steht hier für zuverlässige Technik und Servicefreundlichkeit; das Paket empfiehlt sich besonders bei Modernisierungsvorhaben und Neubauten, in denen Platz, Komfort und Effizienz im Vordergrund stehen.
Technische Daten
| ecoCOMPACT | Einheit | VSC 206/4-5 90 | VSC 206/4-5 150 | VSC 206/4-5 200 |
| Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min – Max) | kW | 4,3 – 21,5 | 4,3 – 21,5 | 4,3 – 21,5 |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min – Max) | kW | 3,8 – 20,0 | 3,8 – 20,0 | 3,8 – 20,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 24,0 | 24,0 | 24,0 |
| Wirkungsgrad bei 30% gem. EN 483 | % | 108 | 108 | 108 |
| Wirkungsgrad bei Warmwasserbetrieb | % | 98 | 98 | 98 |
| Jahreszeitbedingte Raumheizungseffizienz ns | % | 92 | 92 | 92 |
| Speicher-Gesamtinhalt | l | 89 | 151 | 197 |
| Warmwasser-Ausgangsleistung | l/10min | 209 | 282 | 329 |
| Leistungskennzahl NL | – | 2,3 | 4,5 | 6,3 |
| Elektr. Leistungsaufnahme bei 30% | W | 35 | 35 | 35 |
| Elektr. Leistungsaufnahme im Standby | W | 2 | 2 | 2 |
| Elektr. Leistungsaufnahme (Max) | W | 70 | 70 | 70 |
| Beinhaltete Bauteile bei elektr. Leistung | – | Pumpe | Pumpe | Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,62 | 0,62 | 0,62 |
| Bereitschaftswärmeverlust Speicher | kWh/24h | 1,38 | 1,62 | 1,84 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 | 10 | 10 |
| Max Vorlauftemperatur | °C | 85 | 85 | 85 |
| Temperatur Warmwasser (Min – Max) | °C | 35 – 65 | 35 – 65 | 35 – 65 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,5 | 2,5 | 2,5 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 3,0 | 3,0 | 3,0 |
| Anschlusswert bei Flüssiggas * ** | kg/h | 1,8 | 1,8 | 1,8 |
| Kondenswassermenge bei 50/30°C | l/h | 2,0 | 2,0 | 2,0 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 600 (250) | 600 (250) | 600 (250) |
| Ausdehnungsgefäßinhalt | l | 15 | 15 | 15 |
| Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Maße unverpackt (Höhe / Breite / Tiefe) | mm | 1.320 / 599 / 693 | 1.640 / 599 / 693 | 1.880 / 599 / 693 |
| Gewicht unverpackt | kg | 106 | 126 | 134 |
| Anschluss Heizung (VL und RL) | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Kaltwasser, Warmwasser | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Gas | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Zirkulation | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Luft, Abgas | mm | Ø 60/100 | Ø 60/100 | Ø 60/100 |
| Kategorie | – | II2ELL3P | ||
| CE | – | CE-1312 CO 5870 | ||
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Systempaket 1.407/5 mit ecoCOMPACT VSC 206/4-5 90 Gas-Kompaktgerät |
| Artikelnummer: | 0010029725 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 50/30°C: | 4,3 – 21,5 kW |
| Nennwärmeleistung bei 80/60°C: | 3,8 – 20,0 kW |
| Warmwasserleistung: | 24,0 kW |
| Abgasanschluss: | DN60/100 |
| CE-Kennzeichen: | CE-1312CO5870 |
