Vaillant Paket 1.401/5 ecoCOMPACT VSC 206/4-5 90 Liter, VRC 700, Abgas starr E/H
Einleitung
Das Vaillant Paket 1.401/5 ecoCOMPACT VSC 206/4-5 90 Liter ist ein komplettes Gas-Brennwert-Systempaket von Vaillant zur kombinierten Versorgung von Heizung und Trinkwarmwasser. Das kompakte Kombinationsgerät integriert einen 90 Liter Warmwasserspeicher, hocheffiziente Pumpen sowie die Regelungsoption VRC 700 und wird mit konzentrischer Luft-/Abgasführung (starr) geliefert. Dieses Paket richtet sich an private Haushalte und Modernisierer, die einen platzsparenden, leistungsfähigen und energieeffizienten Ersatz für alte Heizungen suchen.
Vorteile und Besonderheiten
- Kompaktes Kombinationsgerät mit integriertem 90 l Schichtladespeicher für sofort verfügbares Warmwasser
- Hoher Normnutzungsgrad und saisonale Effizienzklasse A bei Heizung und Warmwasser
- Hocheffizienz-Pumpen für Heizung und Speicherladung reduzieren den Strombedarf
- Elektronischer Gas-Luft-Verbund und Multi-Sensorik-System für zuverlässigen Betrieb
- VRC 700 Regelung (multiMATIC) ermöglicht witterungsgeführte Steuerung und benutzerfreundliche Bedienung
- Alle wichtigen Komponenten und Zubehör in einem Paket: Konsole, Anschlussset, Abgasleitung und Schachtabdeckung
Technische Details
Das ecoCOMPACT VSC 206/4-5 90 im Paket verfügt über einen Nennleistungsbereich bei 40/30 °C von 4,3 bis 21,6 kW bzw. bei 60/40 °C von 4,1 bis 20,8 kW. Die Speicherladeleistung ist mit 24,0 kW angegeben, die maximale Wärmebelastung Speicherladeleistung liegt bei 24,5 kW. Der integrierte Warmwasserspeicher hat ein Gesamtvolumen von 90 Litern. Der Normnutzungsgrad beträgt 98% (Hs) bzw. 109% (Hi) bei Warmwasserbetrieb, die elektrische Anschlussversorgung ist 230 V/50 Hz mit einer maximalen elektrischen Leistungsaufnahme von 70 W. Anschlüsse: Vor-/Rücklauf Rp 3/4, Kalt-/Warmwasser Rp 3/4, Gas Rp 3/4; Luft-/Abgasanschluss 60/100 mm. Abmessungen (H/B/T) 1320/595/693 mm, Leergewicht 106 kg. Das Paket enthält hocheffiziente Lade- und Umwälzpumpen, einen Edelstahl-Integral-Kondensationswärmetauscher sowie ein Vorrangumschaltventil und Drucksensoren.
Anwendung und Einsatzbereiche
Das Paket eignet sich für Einfamilienhäuser, größere Eigentumswohnungen oder Mehrfamilienhäuser im Rahmen der passenden Heizlast. Durch die kompakte Bauweise passt das Gerät in Technikräume mit geringem Platzangebot; die Kombination aus Brennwertkessel und Schichtladespeicher stellt sofort warmes Wasser bereit und deckt gleichzeitig Heizlasten im genannten Leistungsbereich. Die witterungsgeführte Regelung VRC 700 ermöglicht eine bedarfsgerechte Steuerung und Integration in vorhandene Heizsysteme. Die starre Luft-/Abgasführung ist für Installationen vorgesehen, in denen eine konzentrische Außenabführung möglich ist.
Lieferumfang

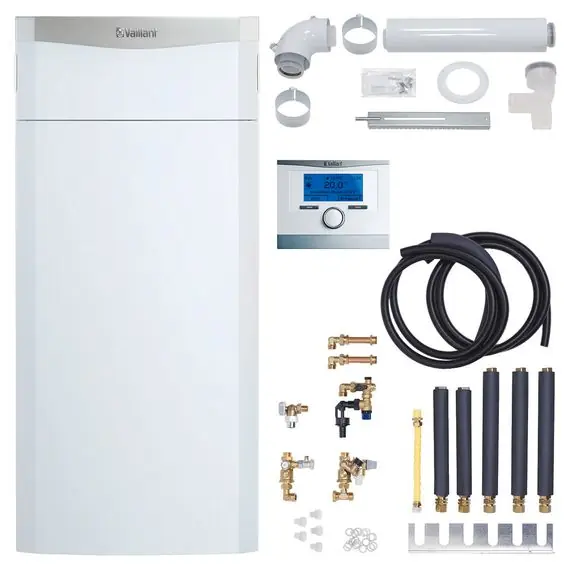

Das Paket umfasst gemäß Lieferumfangsangabe: 1x Vaillant ecoCOMPACT VSC 206/4-5 90, 1x multiMATIC VRC 700 Regelung (multiMATIC 700/6), 1x flexible Anschlusskonsole für Gas-Kompaktgeräte, 1x Basis-Anschluss-Set Brennwert (konzentrisch Ø 60/100 PP), 1x Abgasleitung-Pack starr (7,5 m, Ø 80 PP), 1x Schachtabdeckung PP Ø 80 sowie die benötigten Anschlusskomponenten und Montagematerialien. Das Paket wird von Vaillant als komplette Lösung ausgeliefert, sodass alle wesentlichen Komponenten bereits enthalten sind.
Fazit
Das Vaillant Paket 1.401/5 ecoCOMPACT VSC 206/4-5 90 Liter ist eine durchdachte, energieeffiziente und platzsparende Komplettlösung für Heizung und Warmwasser. Vaillant überzeugt mit bewährter Brennwerttechnik, integriertem 90 l Schichtladespeicher und moderner Regelungstechnik (VRC 700), wodurch sich hohe Effizienz und Komfort verbinden. Das Paket ist besonders empfehlenswert bei Modernisierungsvorhaben oder beim platzbegrenzten Ersatz älterer Heizgeräte, da es alle relevanten Komponenten bündelt und eine fachgerechte Installation erleichtert.
Technische Daten
| ecoCOMPACT | Einheit | VSC 206/4-5 90 | VSC 206/4-5 150 | VSC 206/4-5 200 |
| Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min – Max) | kW | 4,3 – 21,5 | 4,3 – 21,5 | 4,3 – 21,5 |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min – Max) | kW | 3,8 – 20,0 | 3,8 – 20,0 | 3,8 – 20,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 24,0 | 24,0 | 24,0 |
| Wirkungsgrad bei 30% gem. EN 483 | % | 108 | 108 | 108 |
| Wirkungsgrad bei Warmwasserbetrieb | % | 98 | 98 | 98 |
| Jahreszeitbedingte Raumheizungseffizienz ns | % | 92 | 92 | 92 |
| Speicher-Gesamtinhalt | l | 89 | 151 | 197 |
| Warmwasser-Ausgangsleistung | l/10min | 209 | 282 | 329 |
| Leistungskennzahl NL | – | 2,3 | 4,5 | 6,3 |
| Elektr. Leistungsaufnahme bei 30% | W | 35 | 35 | 35 |
| Elektr. Leistungsaufnahme im Standby | W | 2 | 2 | 2 |
| Elektr. Leistungsaufnahme (Max) | W | 70 | 70 | 70 |
| Beinhaltete Bauteile bei elektr. Leistung | – | Pumpe | Pumpe | Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,62 | 0,62 | 0,62 |
| Bereitschaftswärmeverlust Speicher | kWh/24h | 1,38 | 1,62 | 1,84 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 | 10 | 10 |
| Max Vorlauftemperatur | °C | 85 | 85 | 85 |
| Temperatur Warmwasser (Min – Max) | °C | 35 – 65 | 35 – 65 | 35 – 65 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,5 | 2,5 | 2,5 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 3,0 | 3,0 | 3,0 |
| Anschlusswert bei Flüssiggas * ** | kg/h | 1,8 | 1,8 | 1,8 |
| Kondenswassermenge bei 50/30°C | l/h | 2,0 | 2,0 | 2,0 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 600 (250) | 600 (250) | 600 (250) |
| Ausdehnungsgefäßinhalt | l | 15 | 15 | 15 |
| Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Maße unverpackt (Höhe / Breite / Tiefe) | mm | 1.320 / 599 / 693 | 1.640 / 599 / 693 | 1.880 / 599 / 693 |
| Gewicht unverpackt | kg | 106 | 126 | 134 |
| Anschluss Heizung (VL und RL) | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Kaltwasser, Warmwasser | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Gas | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Zirkulation | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Luft, Abgas | mm | Ø 60/100 | Ø 60/100 | Ø 60/100 |
| Kategorie | – | II2ELL3P | ||
| CE | – | CE-1312 CO 5870 | ||
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Systempaket 1.401/5 mit ecoCOMPACT VSC 206/4-5 90 Gas-Kompaktgerät |
| Artikelnummer: | 0010029724 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 50/30°C: | 4,3 – 21,5 kW |
| Nennwärmeleistung bei 80/60°C: | 3,8 – 20,0 kW |
| Warmwasserleistung: | 24,0 kW |
| Abgasanschluss: | DN60/100 |
| CE-Kennzeichen: | CE-1312CO5870 |
