Beschreibung
Wolf CGU-2K-18 18kW Gas-Heizwert-Kombitherme, BM, L / LL, Unterputz
Einleitung
Die Wolf CGU-2K-18 ist eine 18 kW Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb. Als Paket bietet sie die bewährte Wolf-Qualität und ist speziell für den Austausch in Bestandsgebäuden und die Installation in Etagenwohnungen oder Mehrfamilienhäusern konzipiert. Die CGU-2K-18 kombiniert Heizbetrieb und Warmwasserbereitung in einem kompakten Gerät und wird mit Anschluss-Set für Unterputz und einem Bedienmodul geliefert. Wolf gilt als erfahrener Hersteller von Heiztechnik und stellt mit diesem Paket eine praxisgerechte Lösung für Sanierungsfälle bereit.
Vorteile und Besonderheiten
- Integriertes Paket inklusive CGU-2K-18 Therme, Anschluss-Set Unterputz und Bedienmodul BM
- Raumluftabhängiger Betrieb, kompakte Bauform für einfache Montage in engen Schacht- oder Nischenlösungen
- Serienmäßig mit 10 l Ausdehnungsgefäß für zuverlässigen hydraulischen Betrieb
- Modulierende Hocheffizienzpumpe (niedriger Stromverbrauch, EEI
- Wolf Low-NOx Unit mit Hydro Tec System für geringe Emissionen (NOx-Klasse 6)
- Wartungsfreundliche Konstruktion mit guter interner Zugänglichkeit und hoher Ersatzteilgleichheit zu anderen Wolf-Produkten
- eBus-fähige Regelung über das mitgelieferte Bedienmodul BM; Anschluss eines Außenfühlers ist enthalten
Technische Details
Die CGU-2K-18 hat einen Nennleistungsbereich von 8,0 bis 18,0 kW und ist ausgelegt für Erdgas L/LL. Das Paket enthält eine modulierende Hocheffizienzpumpe, ein 10 l Ausdehnungsgefäß mit Vordruck 0,75 bar sowie die Anschlussart B 11BS für Luft-/Abgasführung mit einem Abgasrohranschluss Ø 110 mm. Die Bauabmessungen (Breite 440 mm, Höhe 855 mm, Tiefe 393 mm) ermöglichen die Unterputzmontage in üblichen Installationsnischen. Die Therme verfügt über eine serienmäßige Ausstattung für Wartungsfreundlichkeit und minimale Strömungsgeräusche. CE-Ident.-Nr. und Artikelnummer sind Bestandteil der Dokumentation: CE-0085BS0516, Artikelnummer 8616109W05.
Anwendung und Einsatzbereiche
Die Wolf CGU-2K-18 eignet sich besonders für den Austausch vorhandener Heizwertgeräte in Mehrfamilienhäusern, für Etagenwohnungen oder dort, wo eine Brennwertumrüstung nicht möglich oder unwirtschaftlich ist. Sie ist ausgelegt für raumluftabhängigen Betrieb und eignet sich für die direkte Versorgung von Heizkreisen und die dezentrale Warmwasserbereitung. Die kompakte Unterputz-Installation macht das Paket attraktiv für Sanierungsprojekte mit begrenztem Platzangebot. Dank eBus-Fähigkeit lässt sich die Regelung an Wolf-Systemzubehör anschließen und der Betrieb komfortabel steuern.
Lieferumfang

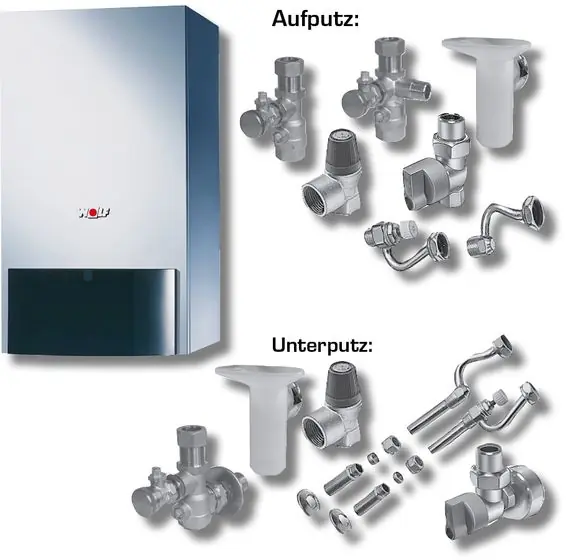

Das Paket enthält: 1x Gasheizwert-Kombitherme CGU-2K-18 (Erdgas LL) mit HE-Pumpe, 1x Anschluss-Set Kombithermen Unterputz inklusive KFE-Hahn und thermischer Sicherung, 1x Bedienmodul BM inklusive Außenfühler zur Anbindung an das Wolf-Regelungssystem WRS. Weiterhin liegen installationsrelevante Komponenten wie ein flexibles Gas-Schiebestück und Anschlussmaterial bei, wie im Wolf-Lieferumfang vorgesehen.
Fazit
Mit der CGU-2K-18 bietet Wolf eine durchdachte und kompakte Lösung für den Heizwert-Austausch in Bestandsbauten. Positiv hervorzuheben sind die energieeffiziente Pumpentechnik, die niedrigen Emissionen durch die Low-NOx Unit sowie die praxisgerechte Paket-Ausstattung inklusive Unterputz-Anschluss und Bedienmodul. Die Therme ist eine empfehlenswerte Wahl, wenn eine Brennwertumrüstung nicht möglich ist und eine zuverlässige, wartungsfreundliche Heiz- und Warmwasserlösung benötigt wird.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-18 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616109W05 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 8,0 – 18,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
