Wolf CGU-2K-24 24kW Gas-Heizwert-Kombitherme, Regelung RM-2, Unterputz, E / H
Einleitung
Die Wolf CGU-2K-24 ist eine 24 kW Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb, geliefert als Komfortpaket inklusive Anschluss-Set für Unterputzinstallation und dem Raummodul RM-2. Entwickelt von Wolf GmbH bietet dieses Paket eine kompakte, wartungsfreundliche Lösung zum Austausch oder zur Nachrüstung in Bestandsgebäuden, wenn eine Brennwertnachrüstung aus baulichen oder wirtschaftlichen Gründen nicht möglich ist. Die Kombination aus bewährter Technik und moderner Regelung macht die CGU-2K-24 zur zuverlässigen Wahl für Wohnungen und kleinere Mehrfamilienhaus-Heizkreise.
Vorteile und Besonderheiten
- Komplettpaket inklusive Anschluss-Set Unterputz und Raummodul RM-2 für einfache Inbetriebnahme.
- Bewährte Wolf-Qualität mit hoher Ersatzteilgleichheit und Anschlusskompatibilität zu anderen Wolf-Geräten.
- Modulierende Hocheffizienzpumpe mit sehr geringem Stromverbrauch (EEI
- Integriertes 10 l Ausdehnungsgefäß serienmäßig, für kompakte Hydraulik ohne zusätzlichen Platzbedarf.
- Wolf Low-NOx Unit mit Hydro Tec System, ausgelegt für niedrige Emissionen (NOx-Klasse 6).
- Ebus-fähige Regelung und RM-2 Raummodul zur Einbindung in das Wolf Regelungssystem WRS.
- Wartungsfreundlicher Aufbau mit leichter interner Zugänglichkeit und optimaler Wasserführung zur Minimierung von Betriebsgeräuschen.
Technische Details
Die CGU-2K-24 deckt einen Heizleistungsbereich von 10,9 bis 24,0 kW ab und ist ausgelegt für raumluftabhängigen Betrieb. Die Therme ist ausgestattet mit einem serienmäßigen 10 l Ausdehnungsgefäß (Vordruck 0,75 bar), einer modulierenden Hocheffizienzpumpe (EEI
Anwendung und Einsatzbereiche
Das Paket richtet sich an Installationen in Wohnungen, Etagenwohnungen und kleineren Mehrfamilienhäusern, vor allem bei Austauschfällen, in denen Brennwerttechnik nicht wirtschaftlich oder baulich umsetzbar ist. Die Unterputz-Anschlusskomponenten und die kompakte Bauweise erleichtern die Integration in Versorgungsräumen und Nischen. Dank der eBus-fähigen RM-2 Regelung lässt sich die Therme in bestehende Wolf-Regelsysteme (WRS) einbinden und mit digitalem Regelungszubehör erweitern, wodurch Komfortfunktionen und Heizoptimierung möglich werden. Die niedrigen Emissionen und die energieeffiziente Pumpe reduzieren Betriebskosten und Umweltbelastung im Alltagsbetrieb.
Lieferumfang

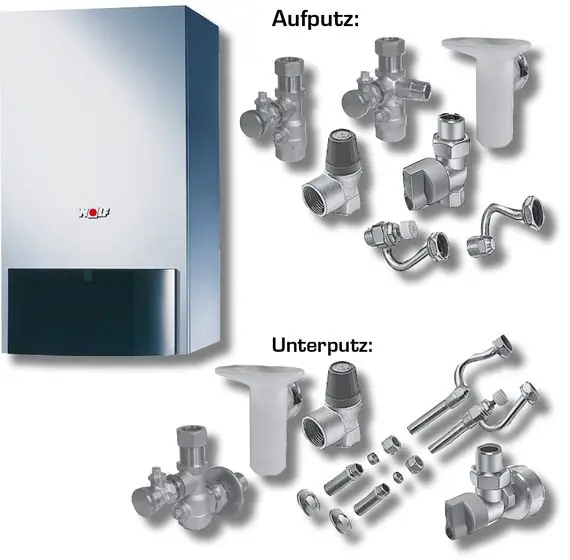

Im Paket enthalten sind: 1x Gasheizwert-Kombitherme Wolf CGU-2K-24 in Ausführung Erdgas E mit HE-Pumpe, 1x Anschluss-Set Kombithermen Unterputz inkl. KFE-Hahn und thermischer Sicherung, 1x Raummodul RM-2 zur Integration in das Wolf Regelungssystem WRS sowie werkseitige Dokumentation und CE-Kennzeichnung. Damit erhalten Planer und Installateure alle wesentlichen Komponenten für eine standardisierte Unterputzinstallation aus einer Hand.
Fazit
Die Wolf CGU-2K-24 ist ein durchdachtes Klimaschutz-Paket für den Austausch von Heizwertgeräten in Bestandsbauten. Sie verbindet kompakte Abmessungen, niedrige Emissionen und energieeffiziente Komponenten mit der bewährten Produktqualität von Wolf. Besonders vorteilhaft sind das komplette Anschluss-Set für Unterputz, die eBus-fähige RM-2 Regelung sowie die wartungsfreundliche Ausführung. Für Installateure und Gebäudebetreiber, die eine zuverlässige, platzsparende und gut integrierbare Lösung suchen, ist dieses Paket eine empfehlenswerte Alternative, wenn eine Brennwertlösung nicht realisierbar ist.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-24 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616107W11 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 10,9 – 24,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
