Beschreibung

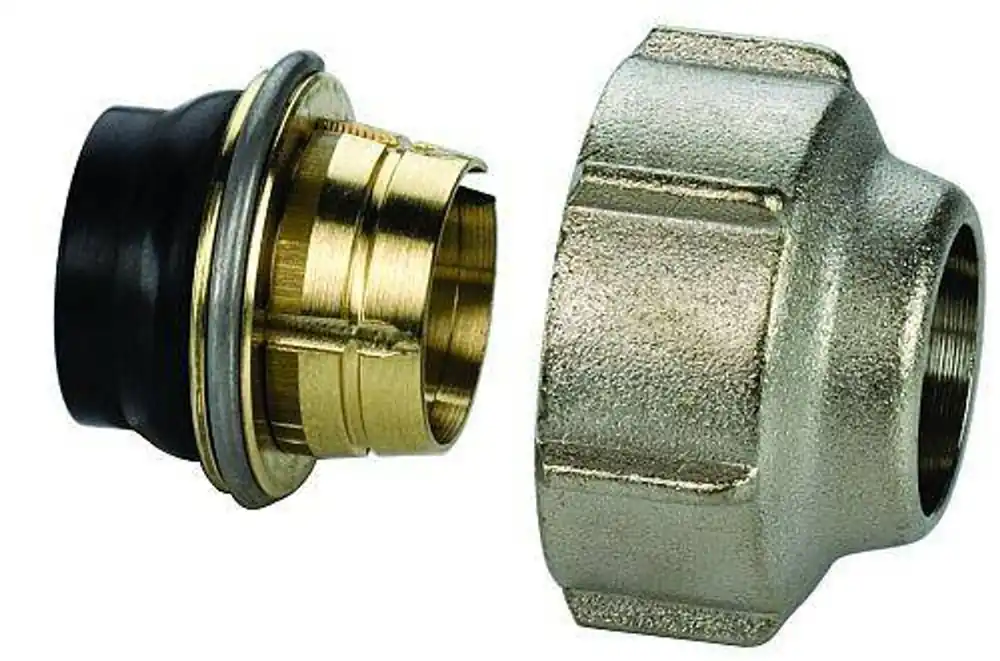

Klemmverschraubung-Set A11 mit zwei Klemmverschraubungen
Elastisch dichtende 2-Stufen-Klemmverschraubung mit festem Anschlag für G3/4″ Außengewinde mit Eurokonus nach DIN EN 16313.
1. Stufe – Dichten
Beim Anziehen der Verschraubung wird in der 1. Stufe das elastische Dichtelement (2) verpresst bis Haltering (3) am Eurokonus anschlägt.
2. Stufe – Klemmen
Durch Überwinden eines kleinen Widerstandes taucht Sperring (4) beim weiteren Anziehen in die Nut des Halteringes ein und gibt die 2. Stufe frei. Dabei wird Klemmring (5) über den Konus der Mutter auf der ganzen Länge verspannt.
Endzustand
Mutter ist bis zum Anschlag angezogen.
a = Mindesteinschublänge
Mutter ist bis zum Anschlag angezogen.
a = Mindesteinschublänge
