Solange Der Vorrat Reicht Wolf Mischerkreisgruppe BSP-MK 1 und 2 für BSP / BSP-SL 2071236

Beschreibung

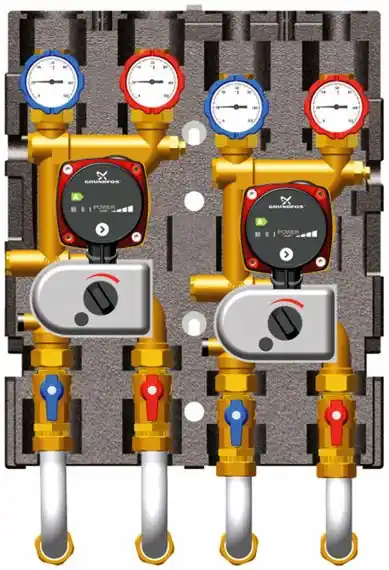

Wolf Mischerkreisgruppe BSP-MK 1 und 2 für BSP / BSP-SL

Einleitung

Die Wolf Mischerkreisgruppe BSP-MK 1 und 2 für BSP / BSP-SL ist eine vorgefertigte Mischerkreisstation zur direkten Montage am Schichten-Pufferspeicher. Sie wurde von Wolf entwickelt, um sowohl Nieder- als auch Hochtemperatur-Kreisläufe effizient zu steuern und erfüllt hohe Ansprüche an Energieeffizienz und Betriebssicherheit. Die Einheit integriert Hocheffizienzpumpen, Dreiwege-Mischer und alle erforderlichen Absperr- und Messkomponenten in einer kompakten, montagefertigen Baugruppe mit formschönen Wärmedämmschalen.

Vorteile und Besonderheiten

• Vorgefertigte Komplettlösung zur direkten Montage am BSP / BSP-SL Pufferspeicher
• Zwei selbstregelnde Hocheffizienzpumpen DN15-70 mit EEI kleiner gleich 0.20 für geringen Energieverbrauch
• Dreiwege-Mischer DN20 mit kVS 8,0 zur präzisen Temperaturregelung
• Integrierte Schwerkraftbremse zur Vermeidung von Fehlzirkulationen
• Wartungsfreundlicher Aufbau mit je zwei Kugelhähnen in Vor- und Rücklauf ohne Puffer- und Heizungsentleerung
• Bypassdrossel zur Einstellung einer konstanten Rücklaufbeimischung und integrierte Thermometer
• Design-Wärmedämmschalen aus EPP für geringe Wärmeverluste und ansprechendes Erscheinungsbild
• Fabrikat WOLF sorgt für Qualität, Serviceorientierung und Kompatibilität mit Wolf Speichern

Technische Details

Die Mischerkreisgruppe besteht aus zwei Hocheffizienzpumpen DN15-70, die selbstregelnd arbeiten und einen EEI kleiner gleich 0.20 aufweisen. Eingebaut sind zwei montierte Mischermotoren (230 V / 110 s) und progressive 3-Wege-Mischer DN20 mit einem kVS von 8,0. Die Baueinheit verfügt über je zwei Kugelhähne in Vor- und Rücklauf, so dass Wartungen ohne Entleerung des Puffers oder des Heizkreises möglich sind. Zur Vermeidung von Fehlzirkulationen sind Schwerkraftbremsen integriert; eine Bypassdrossel erlaubt die Einstellung einer konstanten Rücklaufbeimischung. Die Anschlüsse sind flachdichtend ausgeführt, Thermometer sind vorhanden. Die Design-Wärmedämmschalen bestehen aus EPP. Kennwerte: Dp = 150 mbar bei V = 1700 l/h; Leistungsbereiche: bei Delta T 10 K bis 20 kW und bei Delta T 20 K bis 40 kW.

Anwendung und Einsatzbereiche

Die Mischerkreisgruppe ist speziell für die direkte Montage am Schichten-Pufferspeicher BSP / BSP-SL konzipiert und eignet sich für die Anbindung von Heizkreisen mit Nieder- und Hochtemperatur-Anforderungen. Typische Einsatzbereiche sind Einfamilien- und Mehrfamilienhäuser, gewerbliche Gebäude sowie Anlagen, in denen Pufferspeicher in Schichtentechnik betrieben werden. Die Gruppe übernimmt die temperaturgeführte Beimischung, Pumpenregelung und Absperrung und ist ideal, wenn eine kompakte, werksseitig montierte Lösung mit hoher Energieeffizienz und einfacher Wartung gewünscht wird.

Lieferumfang

Geliefert wird die komplette Mischerkreisgruppe zur direkten Montage am BSP / BSP-SL inklusive: zwei Hocheffizienzpumpen DN15-70, zwei montierte Mischermotoren 230 V/110 s, zwei progressive 3-Wege-Mischer DN20 kVS 8,0, jeweils zwei Kugelhähne in Vor- und Rücklauf, integrierte Schwerkraftbremsen, Bypassdrossel, Thermometer, flachdichtende Anschlüsse und Design-Wärmedämmschalen aus EPP. Ohne Puffer und ohne zusätzliche Heizungsentleerungskomponenten. Fabrikat WOLF, Artikelnummer 2071236.

Fazit

Die Wolf Mischerkreisgruppe BSP-MK 1 und 2 bietet eine praxisgerechte und energieeffiziente Lösung für die Integration von Heizkreisen an Schichten-Pufferspeichern. Wolf steht für Qualität und durchdachte Systemkomponenten; die vorgefertigte Einheit reduziert Montagezeit und gewährleistet zuverlässigen, effizienten Betrieb. Für Planer und Installateure ist sie eine empfehlenswerte Wahl, wenn kompakte, wartungsfreundliche und leistungsfähige Mischerkreisgruppen gewünscht sind.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
