Beschreibung

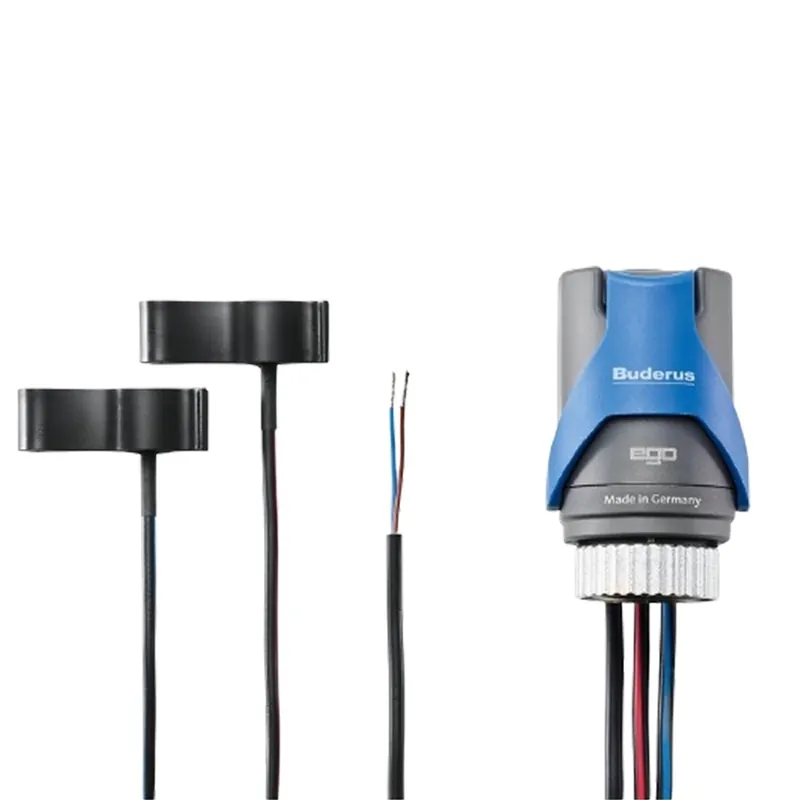

– Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen
– Stromlos geschlossen
– mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils
– mit integrierter Vorlauftemperaturbegrenzung 60°C
– zur Montage an Heizkreisverteilern mit mindestens 50 mm Heizkreisabstand und mit Thermostatventileinsätzen namhafter Hersteller mit M30x1,5-Außengewinde (Schließmaß 11,8 mm)
– Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm
– Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein
– Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise:
– Erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
– Die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten und der Systemumgebung
– Ist in der Lage jede beliebige Ventilposition zwischen “Auf“ und “Zu“ einzunehmen und zu halten
– Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter
– LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
– Nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen
Technische Daten
Betriebsart: Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder Kühlbetrieb
Ausführung: Stromlos geschlossen
Betriebsspannung: 230 VAC, 50 Hz
Einschaltstrom: 130 mA für max. 200 ms
Betriebsstrom: 76 mA
Dauerbetriebsleistung: 1,7 W
Überspannungsfestigkeit: 2,9 kV
Schließ- und Öffnungszeit: ca. 3 min
Stellweg:>=3,5 mm
Stellkraft: 110 N +- 5%
Schließmaß: 10,8 mm
Schutzart/Schutzklasse: IP54 / II
Einbaulage: beliebig in jeder Position
Gehäuse/Gehäusefarbe: Polyamid / grau-blau
Anschlussleitung: flexibel, schwarz, 1 m, mit Aderendhülsen 2 x 0,34 qmm
Sensorleitung Vorlauf: flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
Sensorleitung Rücklauf: flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
Temperatursensoren: NTC 10k (bei 25 C)
Clip für Rohraußendurchmesser 12 bis 20 mm
VORGESCHRIEBENE UMGEBUNGSBEDINGUNGEN
Medientemperatur: 10 bis 95 C
Max. Vorlauftemperatur: 60 C
(in Stellung Automatik ist die Vor-
lauftemperaturbegrenzung aktiv)
Umgebungstemperatur: 0 bis 50 C
Lagertemperatur: 0 bis 60 C
Luftfeuchte: 10 bis 100 % (nicht kondensierend)
