Beschreibung
Vaillant Paket 1.328/5 ecoCOMPACT VSC 146/4-5 150 Liter, VRC 700, E/H
Einleitung
Das Vaillant Paket 1.328/5 ecoCOMPACT VSC 146/4-5 150 Liter, VRC 700, E/H ist ein komplettes Gas-Brennwert-Systempaket für effiziente Heiz- und Warmwasserbereitung. Es kombiniert das kompakte Vaillant ecoCOMPACT VSC Gas-Kompaktgerät mit einem integrierten 150-Liter-Schichtladespeicher, der witterungsgeführten Regelung multiMATIC VRC 700 und einer flexiblen Anschlusskonsole. Dieses Paket richtet sich an Einfamilienhäuser und größere Wohnungen, die eine platzsparende, technisch durchdachte und energieeffiziente Lösung wünschen.
Vorteile und Besonderheiten
- Integrierte Kombination aus Gas-Brennwertgerät und 150 l Warmwasserspeicher für hohen Warmwasserkomfort
- Hocheffizienz-Pumpen für Heizung und Speicherladung reduzieren den Stromverbrauch
- Elektronischer Gas-Luft-Verbund und Multi-Sensorik-System für sichere und effiziente Verbrennung
- Alle Komponenten in einem kompakten Gehäuse sparen Aufstellfläche und erleichtern die Modernisierung
- Integrierte Speicherregelung und beleuchtetes Symboldisplay (DIA-System) mit Einbaumöglichkeit des witterungsgeführten Reglers VRC 700
- Hoher Normnutzungsgrad und saisonale Energieeffizienzklasse A für Heizung und Warmwasser
Technische Details
Das Paket beinhaltet das ecoCOMPACT VSC 146/4-5 mit integriertem 150-Liter-Schichtladespeicher und die Regelung multiMATIC VRC 700/6. Das Gerät arbeitet mit Erdgas LL/E und deckt einen Nennleistungsbereich bei 40/30 °C von 3,4 bis 15,2 kW und bei 60/40 °C von 3,3 bis 14,7 kW ab. Die Speicherladeleistung beträgt 16,0 kW, die maximale Wärmebelastung des Speichers liegt bei 16,3 kW. Der Normnutzungsgrad wird mit 98% (Hs) / 109% (Hi) angegeben. Modulation von 20 bis 100 % ermöglicht angepasstes Betriebsverhalten. Vorlauftemperaturen sind bis max. 85 °C möglich. Elektrischer Anschluss 230 V/50 Hz, maximale elektrische Leistungsaufnahme 70 W. Anschlüsse: Vor-/Rücklauf Rp 3/4, Kalt- /Warmwasseranschluss Rp 3/4, Gasanschluss Rp 3/4, Luft-/Abgasanschluss 60/100 mm. Abmessungen (H/B/T) 1640/595/693 mm, Leergewicht ca. 126 kg, Speicher-Gesamtinhalt 150 l. Das Paket erfüllt die jahreszeitbedingte Raumheizungs- und Warmwasserenergieeffizienzklasse A.
Anwendung und Einsatzbereiche
Das Paket eignet sich besonders für die Modernisierung von Einfamilienhäusern und größeren Wohnungen sowie für Neubauten mit mittlerem Wärmebedarf. Dank kompakter Bauweise beansprucht das Gerät nur geringe Aufstellfläche und kann dort eingesetzt werden, wo Platz begrenzt ist. Die integrierte Schichtladespeichertechnik liefert sofort verfügbares Warmwasser im oberen Speicherbereich, ideal für Haushalte mit hohem Warmwasserbedarf. Die witterungsgeführte Regelung VRC 700 ermöglicht bedarfsgerechte Steuerung der Heizkurve und optimiert den Betrieb in Verbindung mit Außentemperaturfühlern.

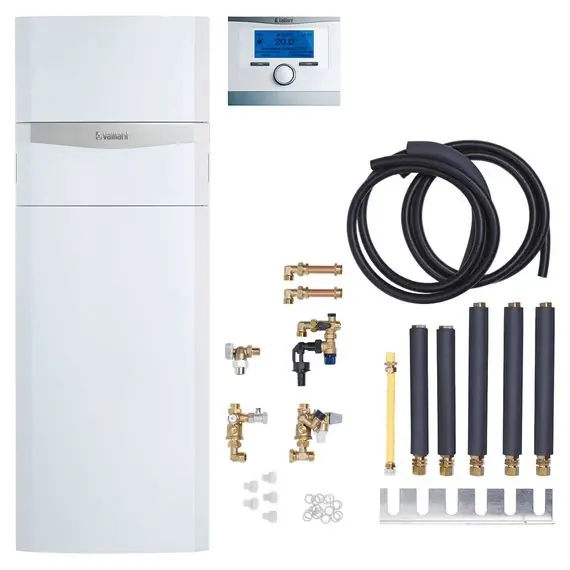

Lieferumfang
Das Paket umfasst das Vaillant ecoCOMPACT VSC 146/4-5 150 (Gas-Kompaktgerät mit 150 l Speicher), die Regelung multiMATIC / VRC 700/6, sowie die Anschlusskonsole für flexible Montage (Anschlusskonsole flexibel). Weiterhin sind im Gerät Hocheffizienz-Lade- und Umwälzpumpen, Edelstahl-Sekundärwärmetauscher, Vorrangumschaltventil, Drucksensor und ein 15 Liter Ausdehnungsgefäß (ADG) integriert. Die Lieferung umfasst alle für den Betrieb relevanten werksseitig montierten Komponenten; ergänzende Installationsteile und Anschlussmaterialien sind gemäß Montageanleitung vor Ort bereitzustellen.
Fazit
Das Vaillant Paket 1.328/5 mit ecoCOMPACT VSC 146/4-5 150 und VRC 700 ist eine durchdachte, platzsparende und energieeffiziente Komplettlösung von Vaillant für Heizung und Warmwasser. Mit hoher Effizienz, integrierter Speicherregelung und hochwertigen Komponenten bietet das Paket zuverlässigen Komfort und eignet sich besonders zur Modernisierung. Vaillant steht für langlebige Technik und serviceorientierte Lösungen, sodass dieses Paket eine empfehlenswerte Wahl für Wohngebäude mit mittlerem Wärmebedarf darstellt.
Technische Daten
| ecoCOMPACT | Einheit | VSC 146/4-5 90 | VSC 146/4-5 150 | VSC 146/4-5 200 |
| Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min – Max) | kW | 3,3 – 15,2 | 3,3 – 15,2 | 3,3 – 15,2 |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min – Max) | kW | 3,0 – 14,0 | 3,0 – 14,0 | 3,0 – 14,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 16,0 | 16,0 | 16,0 |
| Wirkungsgrad bei 30% gem. EN 483 | % | 108 | 108 | 108 |
| Wirkungsgrad bei Warmwasserbetrieb | % | 98 | 98 | 98 |
| Jahreszeitbedingte Raumheizungseffizienz ns | % | 92 | 92 | 92 |
| Speicher-Gesamtinhalt | l | 89 | 151 | 197 |
| Warmwasser-Ausgangsleistung | l/10min | 176 | 236 | 260 |
| Leistungskennzahl NL | – | 1,6 | 3,4 | 5,5 |
| Elektr. Leistungsaufnahme bei 30% | W | 35 | 35 | 35 |
| Elektr. Leistungsaufnahme im Standby | W | 2 | 2 | 2 |
| Elektr. Leistungsaufnahme (Max) | W | 70 | 70 | 70 |
| Beinhaltete Bauteile bei elektr. Leistung | – | Pumpe | Pumpe | Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,84 | 0,84 | 0,84 |
| Bereitschaftswärmeverlust Speicher | kWh/24h | 1,38 | 1,62 | 1,84 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 | 10 | 10 |
| Max Vorlauftemperatur | °C | 85 | 85 | 85 |
| Temperatur Warmwasser (Min / Max) | °C | 35 – 65 | 35 – 65 | 35 – 65 |
| Anschlusswert bei Erdgas E * ** | m³/h | 1,7 | 1,7 | 1,7 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 2,0 | 2,0 | 2,0 |
| Kondenswassermenge bei 50/30°C | l/h | 1,4 | 1,4 | 1,4 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 600 (250) | 600 (250) | 600 (250) |
| Ausdehnungsgefäßinhalt | l | 15 | 15 | 15 |
| Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Maße unverpackt (Höhe / Breite / Tiefe) | mm | 1.320 / 599 / 693 | 1.640 / 599 / 693 | 1.880 / 599 / 693 |
| Gewicht unverpackt | kg | 106 | 126 | 134 |
| Anschluss Heizung (VL und RL) | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Kaltwasser, Warmwasser | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Gas | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Zirkulation | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Luft, Abgas | mm | Ø 60/100 | Ø 60/100 | Ø 60/100 |
| Kategorie | – | II2ELL3P | ||
| CE | – | CE-1312 CO 5870 | ||
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Systempaket 1.328/5 mit ecoCOMPACT VSC 146/4-5 150 Gas-Kompaktgerät |
| Artikelnummer: | 0010029745 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 50/30°C: | 3,3 – 15,2 kW |
| Nennwärmeleistung bei 80/60°C: | 3,0 – 14,0 kW |
| Warmwasserleistung: | 16,0 kW |
| Abgasanschluss: | DN60/100 |
| CE-Kennzeichen: | CE-1312CO5870 |
