Vaillant Paket 6.86 atmoTEC plus VCW 244/4-5 A, VRT 350, E/H
Einleitung
Das Vaillant Paket 6.86 atmoTEC plus VCW 244/4-5 A, VRT 350, E/H ist ein komplettes Systempaket rund um das Gas-Kombi-Wandheizgerät atmoTEC plus. Es kombiniert ein modulierend geregeltes Gas-Wandheizgerät mit Warmwasserbereitung, ein Installationsset sowie den Raumtemperaturregler calorMATIC VRT 350. Dieses Paket richtet sich an Modernisierer und Bauherren, die eine platzsparende, zuverlässige und technisch ausgereifte Lösung für Heizen und Warmwasser in Bestands- oder Neubauten suchen. Vaillant steht hierbei für langlebige Technik, durchdachte Bedienbarkeit und Servicefreundlichkeit.
Vorteile und Besonderheiten
- Modulierend geregelte Leistung für bedarfsgerechte Wärmebereitstellung und effizienten Betrieb
- Aqua-Comfort-System für schnellen Warmwasserkomfort ohne lange Wartezeiten
- Waagerechte Hydraulikanschlüsse und Variorahmen für flexible Montage und einfachen Austausch
- Hochwertiger Sekundärwärmetauscher aus Edelstahl für lange Lebensdauer
- Elektronisch gesteuerte Hocheffizienz-Pumpe, Wasserdrucksensor und integrierte Sicherheitskomponenten
- DIA-System mit beleuchtetem Symboldisplay für intuitive Bedienung und einfache Fehlerdiagnose
- Komplettpaket inklusive Installationsset und Raumtemperaturregler für zeitsparende Installation
- Vaillant-Qualität: bewährte Komponenten und gute Ersatzteilversorgung
Technische Details

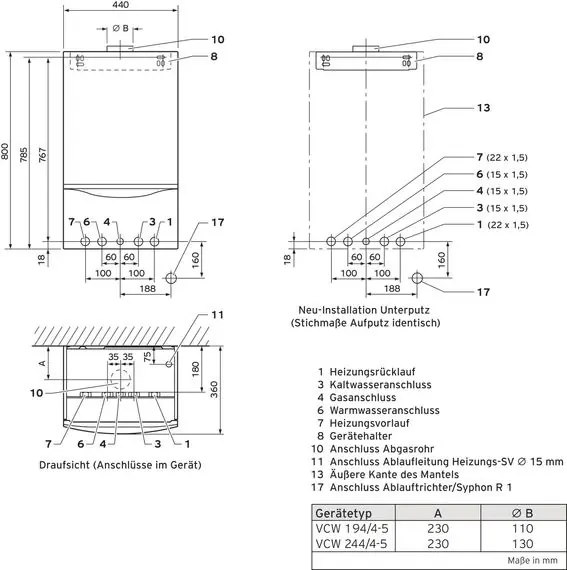

Das Herz des Pakets ist das atmoTEC plus VCW 244/4-5 A Gas-Wandheizgerät, ausgelegt für Erdgas E/H. Der Nennleistungsbereich bei 80/60 °C liegt bei 9,6 bis 24,0 kW, die Warmwasserleistung beträgt bis zu 24,0 kW. Der Normnutzungsgrad wird mit 84 % (Hs) / 93 % (Hi) angegeben. Zur Ausstattung gehören ein wassergekühlter atmosphärischer Vormischbrenner, elektronische Teillasteinstellung, ein sekundärer Edelstahl-Wärmetauscher, eine elektronisch gesteuerte Pumpe, Wasserdrucksensor, Manometer sowie ein 12 l Ausdehnungsgefäß. Anschlussmaße: Vor-/Rücklauf und Kalt-/Warmwasser G 3/4, Gasanschluss G 1/2, Abgasanschluss DN 130. Abmessungen des Geräts: Höhe 800 mm, Breite 440 mm, Tiefe 360 mm, Gewicht ca. 44 kg. Elektrischer Anschluss 230 V / 50 Hz. Das Paket erfüllt die relevanten CE- und DVGW-Spezifikationen und ist nach der ErP-Richtlinie bewertet (Heizungs-Energieeffizienzklasse C, Warmwasserklasse B).
Anwendung und Einsatzbereiche
Das Paket ist vorgesehen für die effiziente Beheizung von Wohnflächen und die komfortable Warmwasserbereitung in Ein- und Mehrfamilienhäusern sowie bei Modernisierungen. Dank des variablen Anschlusskonzepts (waagerecht oder senkrecht) und des Variorahmens eignet sich das Gerät besonders zum Austausch älterer Heizgeräte ohne umfangreiche Baumaßnahmen. Das Aqua-Comfort-System reduziert Wartezeiten beim Zapfen von Warmwasser, was insbesondere bei Haushalten mit erhöhtem Warmwasserbedarf von Vorteil ist. Die elektronische Regelung und der calorMATIC VRT 350 ermöglichen eine bedarfsorientierte Steuerung der Raumtemperatur und einfache Tages-/Wochenprogrammierung.
Lieferumfang
Im Lieferumfang des Vaillant Pakets 6.86 sind enthalten: 1x Vaillant atmoTEC plus VCW 244/4-5 A, 1x VC/VCW/VCI-Installations-Set für Aufputz/Unterputzinstallation, 1x Vaillant calorMATIC VRT 350 Raumtemperaturregler sowie das notwendige Austauschzubehör und eine Serviceblende. Das Paket ist als Austauschlösung konzipiert, sodass häufig benötigtes Montagezubehör bereits berücksichtigt ist und die Installation durch den Fachbetrieb vereinfacht wird.
Fazit
Das Vaillant Paket 6.86 atmoTEC plus VCW 244/4-5 A, VRT 350, E/H bietet eine ausgewogene Kombination aus Effizienz, Komfort und Montagefreundlichkeit. Es ist besonders geeignet für Modernisierungsprojekte, bei denen ein platzsparendes Kombigerät mit verlässlicher Warmwasserbereitung und einfacher Bedienung gefragt ist. Vaillant steht dabei für qualitativ hochwertige Komponenten und eine durchdachte Systemlösung, die Installateuren und Endkunden gleichermaßen Vorteile bietet. Empfohlen wird die Installation durch einen qualifizierten Fachbetrieb, um die volle Funktionalität und die Einhaltung der Vorschriften sicherzustellen.
Technische Daten
| atmoTEC plus | Einheit | VCW194/4-5 A | VCW244/4-5 A |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min – Max) | kW | 8,0 – 20,0 | 9,6 – 24,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 20,0 | 24,0 |
| Wirkungsgrad bei 30% gem. EN 15502 Erdgas E, Erdgas LL | % | 89 | 89 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL | % | 90 | 90 |
| Warmwasser-Dauerleistung Dt 30K | l/min | 9,6 | 11,5 |
| Warmwasser-Dauerleistung Dt 45K | l/min | 6,4 | 7,7 |
| Elektr. Leistungsaufnahme bei 30% | W | 65 | 65 |
| Elektr. Leistungsaufnahme bei Warmwasserbetrieb/Volllast | W | 95 | 95 |
| Beinhaltete Bauteile bei elektr. Leistung | – | Pumpe | |
| Bereitschaftswärmeverlust bei tK 70°C | % | 2,06 | 1,84 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 | 10 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,4 | 2,8 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 2,7 | 3,3 |
| Abgasmassenstrom (Min / Nenn) | g/s | 11 / 13 | 15 / 18,5 |
| Abgastemperatur (Min / Max bei 80/60°C) | °C | 90 / 150 | 90 / 130 |
| Notwendiger Förderdruck | Pa | 1,5 | 1,5 |
| CO2-Gehalt bei Erdgas E (Min / Max) | % | 3,1 / 7,6 | 2,6 / 6 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 860 (250) | 1.030 (250) |
| Ausdehnungsgefäßinhalt | l | 12 | 12 |
| Vordruck | bar | 0,75 | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 | 230 / 50 |
| Maße unverpackt (Höhe / Breite / Tiefe) | mm | 800 / 440 / 360 | |
| Gewicht Produkt | kg | 44 | 44 |
| Anschluss Heizung (VL und RL) | – | G 3/4 | G 3/4 |
| Anschluss Kaltwasser, Warmwasser | – | G 1/2 | G 1/2 |
| Anschluss Gas | mm | Ø 20 | Ø 20 |
| Anschluss Abgas | mm | Ø 110 | Ø 130 |
| CE | – | CE-0085 BS 0345 | |
| Kategorie | – | I2ELL | |
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Systempaket 6.86 mit atmoTEC plus VCW 244/4-5 A Gas-Wandheizgerät |
| Artikelnummer: | 0020234239 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 80/60°C: | 9,6 – 24,0 kW |
| Warmwasserleistung: | 24,0 kW |
| Abgasanschluss: | DN130 |
| CE-Kennzeichen: | CE-0085BS0345 |
