Beschreibung
Vaillant Paket 6.87 atmoTEC plus VCW 244/4-5 A, VRT 350, L/LL
Einleitung
Das Vaillant Paket 6.87 atmoTEC plus VCW 244/4-5 A, VRT 350, L/LL ist ein komplettes Systempaket auf Basis des bewährten atmoTEC plus Gas-Kombi-Wandheizgeräts von Vaillant. Es kombiniert Heiz- und Warmwasserbereitung in einem platzsparenden Gerät und wird ergänzt durch das calorMATIC VRT 350 Raumregelgerät sowie ein Installationsset für eine einfache Modernisierung. Das Paket ist speziell auf den Austausch alter Anlagen ausgerichtet und bietet eine zeitgemäße Ausstattung für zuverlässigen Wohnkomfort.
Vorteile und Besonderheiten
- Modulierend geregelte Leistung für effizienten Betrieb und bessere Anpassung an den Wärmebedarf
- Aqua-Comfort-System für schnell verfügbares Warmwasser und verbesserten Komfort
- Waagerechte Hydraulikanschlüsse und Variorahmen für flexible und einfache Installation
- Hochwertiger Edelstahl-Sekundärwärmetauscher für langlebige Warmwasserbereitung
- Inklusive Vaillant calorMATIC VRT 350 Raumtemperaturregler für genaue Regelung und Bedienkomfort
- System Pro E und Serviceblende für vereinfachte Wartung und Systemintegration
Technische Details
Das atmoTEC plus VCW 244/4-5 A arbeitet mit Erdgas L/LL und deckt einen Nennleistungsbereich bei 80/60 °C von 9,6 bis 24,0 kW ab. Die Warmwasserleistung liegt bei bis zu 24,0 kW, die max. Wärmebelastung im Heizbetrieb beträgt 26,6 kW. Das Gerät erreicht Normnutzungsgrade von 84 % (Hs) / 93 % (Hi) und bietet eine Warmwasser-Dauerleistung von bis zu 11,5 l/min (T 30 K). Zur Ausstattung gehören eine elektronisch gesteuerte Pumpe mit Restförderhöhe 250 mbar, Wasserdrucksensor, Manometer, 12 l Ausdehnungsgefäß, automatischer Schnellentlüfter und Heizungs-Sicherheitsventil. Anschlusswerte: Vor-/Rücklauf und Kalt-/Warmwasser G 3/4, Gasanschluss G 1/2, Abgasanschluss 130 mm. Elektrischer Anschluss 230 V/50 Hz. Abmessungen: Höhe 800 mm, Breite 440 mm, Tiefe 360 mm, Gewicht ca. 44 kg. DVGW-Produkt-ID und CE-Kennzeichnung sind vorhanden; Energieeffizienzklasse Heizung C und Warmwasser B gemäß Paketbewertung.
Anwendung und Einsatzbereiche
Das Paket eignet sich besonders für die Modernisierung bestehender Gasheizungen in Ein- und Mehrfamilienhäusern, wo Platzbedarf, einfache Montage und zuverlässige Warmwasserbereitung gefragt sind. Dank waagerechter Hydraulikanschlüsse, Variorahmen und spezifischem Installationsset ist der Austausch alter Geräte unkompliziert möglich, auch bei Fremdinstallationen. Die Kombination mit dem calorMATIC VRT 350 ermöglicht die komfortable Raumtemperaturregelung mit Tages- und Wochenprogrammen. Typische Einsatzbereiche sind Wohnungen, Reihenhäuser und kleinere Wohngebäude mit mittlerem bis hohem Warmwasserbedarf.
Lieferumfang
Das Paket enthält das Vaillant atmoTEC plus VCW 244/4-5 A Gas-Wandheizgerät, das Vaillant calorMATIC VRT 350 Raumtemperaturregler sowie das VC/VCW/VCI-Installations-Set für Aufputz/Unterputz und Austauschmontage. Weiterhin sind variabler Einbaurahmen und die für den Betrieb notwendige werkseitige Ausstattung wie Pumpe, Ausdehnungsgefäß und sicherheitsrelevante Komponenten bereits integriert.
Fazit
Das Vaillant Paket 6.87 atmoTEC plus VCW 244/4-5 A, VRT 350, L/LL ist eine durchdachte Lösung für die wirtschaftliche Modernisierung: bewährte Vaillant-Qualität, modulierende Leistung, komfortable Warmwasserbereitung dank Aqua-Comfort und eine umfassende Auslieferung mit Regelung und Installationsset. Für Installateure bietet das System flexible Anschlussoptionen und einfache Montage; für Nutzer ergibt sich ein zuverlässiger, effizienter Betrieb mit hohem Bedienkomfort. Wir empfehlen das Paket insbesondere bei Austauschprojekten, die auf hohe Betriebssicherheit und unkomplizierte Inbetriebnahme Wert legen.
Technische Daten
| atmoTEC plus | Einheit | VCW194/4-5 A | VCW244/4-5 A |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min – Max) | kW | 8,0 – 20,0 | 9,6 – 24,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 20,0 | 24,0 |
| Wirkungsgrad bei 30% gem. EN 15502 Erdgas E, Erdgas LL | % | 89 | 89 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL | % | 90 | 90 |
| Warmwasser-Dauerleistung Dt 30K | l/min | 9,6 | 11,5 |
| Warmwasser-Dauerleistung Dt 45K | l/min | 6,4 | 7,7 |
| Elektr. Leistungsaufnahme bei 30% | W | 65 | 65 |
| Elektr. Leistungsaufnahme bei Warmwasserbetrieb/Volllast | W | 95 | 95 |
| Beinhaltete Bauteile bei elektr. Leistung | – | Pumpe | |
| Bereitschaftswärmeverlust bei tK 70°C | % | 2,06 | 1,84 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 | 10 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,4 | 2,8 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 2,7 | 3,3 |
| Abgasmassenstrom (Min / Nenn) | g/s | 11 / 13 | 15 / 18,5 |
| Abgastemperatur (Min / Max bei 80/60°C) | °C | 90 / 150 | 90 / 130 |
| Notwendiger Förderdruck | Pa | 1,5 | 1,5 |
| CO2-Gehalt bei Erdgas E (Min / Max) | % | 3,1 / 7,6 | 2,6 / 6 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 860 (250) | 1.030 (250) |
| Ausdehnungsgefäßinhalt | l | 12 | 12 |
| Vordruck | bar | 0,75 | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 | 230 / 50 |

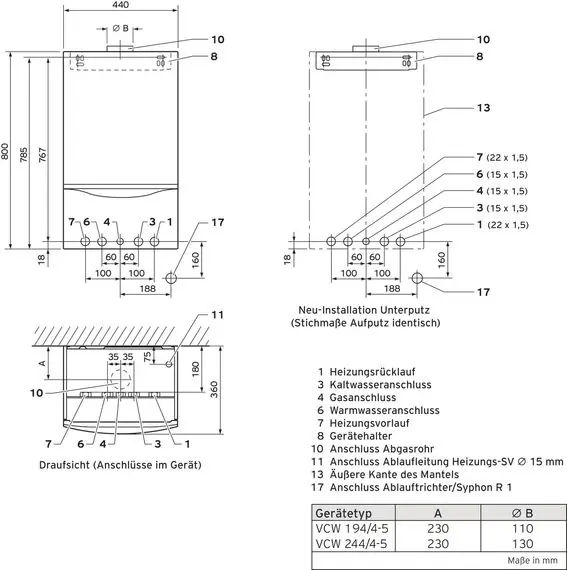

| Maße unverpackt (Höhe / Breite / Tiefe) | mm | 800 / 440 / 360 | |
| Gewicht Produkt | kg | 44 | 44 |
| Anschluss Heizung (VL und RL) | – | G 3/4 | G 3/4 |
| Anschluss Kaltwasser, Warmwasser | – | G 1/2 | G 1/2 |
| Anschluss Gas | mm | Ø 20 | Ø 20 |
| Anschluss Abgas | mm | Ø 110 | Ø 130 |
| CE | – | CE-0085 BS 0345 | |
| Kategorie | – | I2ELL | |
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Systempaket 6.87 mit atmoTEC plus VCW 244/4-5 A Gas-Wandheizgerät |
| Artikelnummer: | 0020234240 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 80/60°C: | 9,6 – 24,0 kW |
| Warmwasserleistung: | 24,0 kW |
| Abgasanschluss: | DN130 |
| CE-Kennzeichen: | CE-0085BS0345 |
