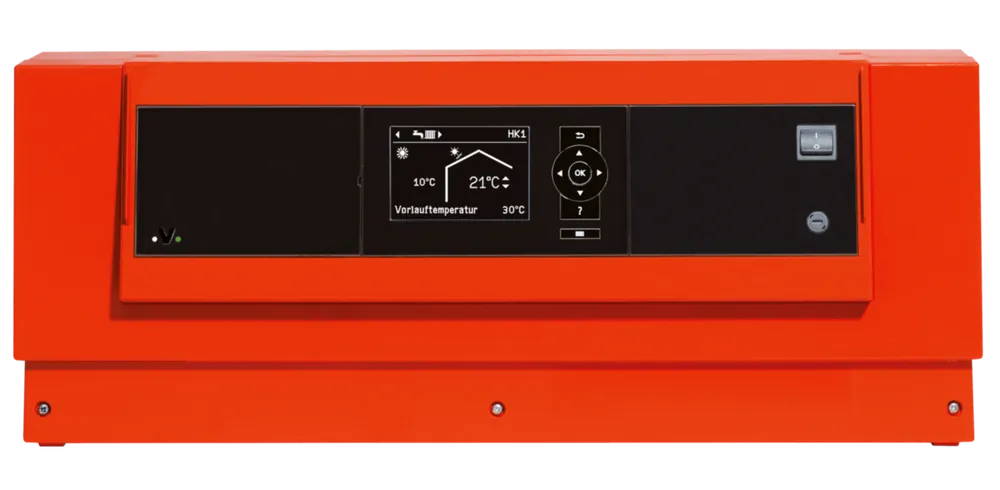

Viessmann Vitotronic 200-H Typ HK1B, witterungsgeführte Regelung
Einleitung
Die Viessmann Vitotronic 200-H Typ HK1B ist eine witterungsgeführte Regelung zur Steuerung von Heizkreisen mit Mischer und zur Speichertemperaturregelung. Entwickelt von Viessmann, bietet die Vitotronic 200-H eine klar strukturierte Bedienoberfläche, umfangreiche Vernetzungsmöglichkeiten und integrierte Diagnosefunktionen. Sie eignet sich für Wandmontage und kann als eigenständige Heizkreisregelung oder in vernetzten Anlagen über LON- oder KM-Bus eingesetzt werden.
Vorteile und Besonderheiten
- Witterungsgeführte Regelung für effiziente Anpassung der Vorlauftemperatur an Außentemperatur
- Plug-and-Work-Funktion für einfache Inbetriebnahme
- Grafisches Bedienteil mit Klartext, großer Schrift und kontextbezogener Hilfe
- Integriertes Diagnosesystem und Sammelstörmeldung zur schnellen Fehleranalyse
- Flexibler Anschluss externer Geräte über Rast 5-Systemstecker
- Viessmann-Kompatibilität: Vernetzung mit Vitotronic- und Vitocom-Komponenten
- Adaptive Speichertemperaturregelung und automatische Sommer-/Winterzeit-Umschaltung
Technische Details
Die Vitotronic 200-H Typ HK1B ist ausgelegt für die Regelung eines Heizkreises mit Mischer; für den direkten Anschluss eines Mischer-Motors wird entsprechendes Zubehör benötigt. Zur Funktionserweiterung sind Erweiterungssätze, ein Mischer-Motor sowie ein Vorlauftemperatursensor als Zubehör verfügbar. Die Regelung verfügt über ein grafisches, herausnehmbares Bedienteil, eine Optolink-Laptop-Schnittstelle zur Verbindung mit Vitosoft 300 sowie über Anschlüsse für Außentemperatursensoren. Integrierte Funktionen umfassen adaptive Speichertemperaturregelung, kontrollierte Estrich-Trocknung, optimierte Fußbodenheizungsregelung bei Einsatz von Vor- und Rücklauftemperatursensoren sowie eine Verbrauchsanzeige. Kommunikationsschnittstellen: LON-Bus (mit optionalem Kommunikationsmodul), KM-BUS für Fernüberwachung mit Vitocom 100 sowie Möglichkeiten zur Fernparametrierung in Verbindung mit Vitocom 300 und Vitodata 300. Die Regelung enthält Anlagenschalter, elektronischen Maximaltemperaturbegrenzer, Betriebs- und Störungsanzeige sowie Ein- und Ausgänge für externe Betriebsprogrammumschaltung und Signalisierung.
Anwendung und Einsatzbereiche
Die Vitotronic 200-H Typ HK1B wird zur witterungsgeführten Regelung von Heizungsanlagen eingesetzt, insbesondere für einen Heizkreis mit Mischer und zur Steuerung der Speichertemperatur. Sie ist geeignet für Ein- und Mehrfamilienhäuser, Gewerbeobjekte und Anlagen, die eine Vernetzung mehrerer Regelungen erfordern: Über LON können bis zu 32 Vitotronic 200-H aufgeschaltet werden, um größere Anlagen modular zu betreiben. Typische Einsatzbereiche sind Fußbodenheizungen, Heizkreise mit Mischergruppen sowie Systeme mit zentraler Trinkwassererwärmung und Zirkulationspumpen. Die flexible Kommunikation erlaubt die Einbindung in übergeordnete Leitsysteme und die Fernüberwachung via Vitocom- und Vitodata-Lösungen.
Lieferumfang
Lieferumfang umfasst die Viessmann Vitotronic 200-H Typ HK1B (Regelgerät) inklusive Außentemperatursensor, Konsole für Wandmontage und herausnehmbarem Bedienteil. Weitere Komponenten wie Mischer-Motor, Vorlauftemperatursensor, Erweiterungssätze, Kommunikationsmodule (LON, Vitocom) sowie Montagesatz für Schaltschrankmontage sind als Zubehör erhältlich. Die Produktlieferung beinhaltet die Regelungsgrundausstattung zur schnellen Inbetriebnahme mittels Plug-and-Work-Funktion sowie die Dokumentation zur Bedienung und Installation.
Fazit
Die Viessmann Vitotronic 200-H Typ HK1B ist eine robuste, vielseitige und gut vernetzte Heizkreisregelung, die speziell für witterungsgeführte Steuerung und Speichertemperaturregelung entwickelt wurde. Mit benutzerfreundlichem Display, umfangreichen Diagnose- und Kommunikationsoptionen sowie der Möglichkeit zur modularen Vernetzung ist sie eine empfehlenswerte Lösung für technisch anspruchsvolle Heizsysteme. Viessmann bietet damit eine zuverlässige Regelungskomponente, die sowohl in Einzelanlagen als auch in größeren, vernetzten Systemen Einsatz findet.
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Viessmann |
| Bezeichnung: | Vitotronic 200-H, Typ HK1B |
| Artikelnummer: | Z009462 |
