Beschreibung

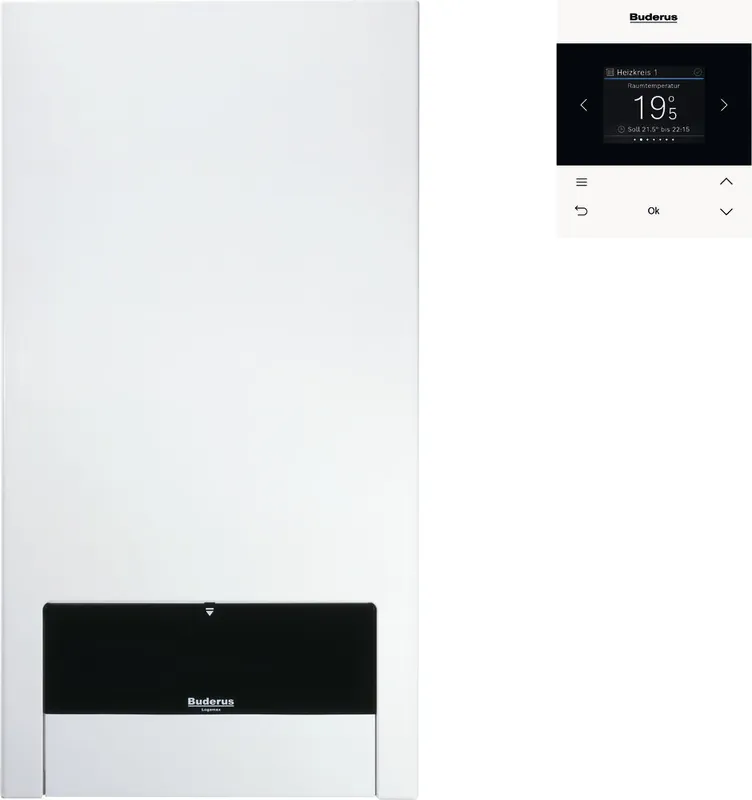

Buderus U154 K 20 kW Heizwert-Kombitherme, ein Heizkreis, RC200, L / LL
Einleitung
Die Buderus U154 K 20 kW Heizwert-Kombitherme ist ein kompaktes Gas-Heizgerät aus dem Logamax-Programm, konzipiert für Modernisierungen und den Einsatz in Etagenwohnungen oder Mehrfamilienhäusern. Als Heizwert-Kombitherme vereint sie Raumheizung und Warmwasserbereitung in einem Gerät und bietet durch den integrierten Plattenwärmetauscher unmittelbares Warmwasser ohne lange Wartezeiten. Die Ausführung mit RC200-Bedieneinheit ermöglicht eine komfortable Regelung und einfache Bedienung.
Vorteile und Besonderheiten
- Hohe Systemkompetenz von Buderus: bewährte Komponenten und umfassende Beratung
- Kompakte Kombitherme für platzsparende Montage in Modernisierungsprojekten
- Stufenlos modulierender atmosphärischer Flächenbrenner (45100 %) für genaue Leistungsanpassung
- Integrierter Plattenwärmetauscher für Warmwasserbereitung ohne Wartezeit
- Niedrige CO- und NOx-Emissionen durch Vormischung von Verbrennungs- und Luftanteilen
- Serienmäßige Ausstattung: 3-stufige Umwälzpumpe, Ausdehnungsgefäß, Sicherheitsventil und automatische Entlüftung
- Microprozessor-gesteuerter Brennerautomat UBA H3 mit Anzeige von Betriebs- und Diagnosemeldungen
- Kompatibel mit Logamatic EMS plus Regelung und RC200-Bedieneinheit für raum- oder witterungsgeführten Betrieb
Technische Details
Das Gerät erfüllt die Anforderungen der Logamax U154 K Baureihe und ist ausgelegt für Erdgas LL (Erdgas E, LL) beziehungsweise Flüssiggas nach entsprechender Anpassung. Die Nennwärmeleistung bei 80/60 °C beträgt 19,9 kW (angaben zur Kesselgröße: 20 kW). Der Norm-Nutzungsgrad liegt bis zu 82 % (Hs) und die elektrische Leistungsaufnahme beträgt typischerweise 110 W. Abgasanschlussdurchmesser 110 mm, Abgastemperatur bei Volllast ca. 109 °C und bei Teillast ca. 81 °C. Gewicht des Kombigeräts: etwa 40 kg, zulässiger Betriebsüberdruck bis 3 bar. Die Steuerung UBA H3 ermöglicht die Einstellung von Vorlauftemperaturen (5588 °C) und Warmwassertemperaturen (4060 °C).
Anwendung und Einsatzbereiche
Die Buderus U154 K 20 kW ist speziell geeignet für Modernisierungen in Mehrfamilienhäusern und Etagenwohnungen, insbesondere für den Anschluss an mehrfach belegte Abgasanlagen. Sie dient der Raumbeheizung und der direkten Warmwasserbereitung in Ein- oder Mehrfamilienhäusern sowie in Etagenwohnungen. Durch die Logamatic-kompatible RC200-Bedieneinheit kann die Therme raum- oder witterungsgeführt betrieben werden (Außenfühler erforderlich) und lässt sich in bestehende Buderus-Systeme integrieren, z. B. zur Kombination mit Warmwasserspeichern oder späterer Einbindung regenerativer Komponenten.
Lieferumfang
Im Logaplus-Paket W6 sind standardmäßig enthalten: Buderus Logamax U154 K 20 Heizwert-Kombitherme, Bedieneinheit RC200, Montageanschlussplatte U-MA, Anschlusszubehör Heizung (Aufputz), Warmwasseranschluss-Set U-BA (Aufputz) mit Distanzstück und Anschlusshahn, Gasdurchgangshahn GA-BS R 1/2 mit integriertem Brand-schutzventil, S-Rohre für Anschluss an U-MA sowie werkseitig integrierte Komponenten wie Membran-Ausdehnungsgefäß (Angabe in technischen Unterlagen), Sicherheitsventil 3 bar, Manometer, Entleerungshahn, automatischer Entlüfter und 3-Wege-Umschaltventil. Hinweis: Detaillierte Lieferumfangsangaben sind der jeweiligen Produktdokumentation zu entnehmen.
Fazit
Die Buderus U154 K 20 kW Heizwert-Kombitherme bietet eine wirtschaftliche und praxisorientierte Lösung für Modernisierungen in Wohngebäuden. Mit bewährter Buderus-Systemtechnik, kompakter Bauform, zuverlässiger elektronischer Regelung (UBA H3) und der komfortablen RC200-Bedienung eignet sie sich für Kunden, die eine robuste Kombitherme mit guter Integrationsmöglichkeit in bestehende Heizsysteme suchen. Buderus bietet als Hersteller zudem passende Komponenten und Support, wodurch die Anlage nachhaltig betrieben und gewartet werden kann.
Technische Daten
| Buderus Logamax | U154/U154 K | U154 K | |
| Kesselgöße | 20 | 24 | |
| Abgas-/Luftanschluss | DAA | 110 | 130 |
| Wärmeleistung (stufenlos modulierend einstellbar) bei 80/60°C |
Nennwärmeleistung (kW) | 19,9 | 24,0 |
| Teillast (kW) | 9,1 | 10,9 | |
| Feuerungswärmeleistung | Vollast (kW) | 22,2 | 26,7 |
| Teillast (kW) | 10,1 | 12,2 | |
| Abgastemperatur ² | Vollast (°C) | 109 | 102 |
| Teillast (°C) | 81 | 75 | |
| CO2 Gehalt | Vollast (%) | 6,23 | 5,61 |
| Teillast (%) | 2,97 | 2,82 | |
| Abgasmassenstrom (g/s) | 13,8/12,4 | 19,4/16,5 | |
| Normnutzungsgrad Hs/Hi | % | 91/82 | 91/82 |
| Elektrische Leistungsaufnahme | W | 110 | 110 |
| Zur Verfügung stehender bzw. notwendiger Förderdruck |
Pa | 3 | 3 |
| Gewicht (Single-/Kombigerät) | kg | 40 | 41 |
| Wasserinhalt Primärwärmetauscher | l | 0,8 | 0,8 |
| Einstellbare Vorlauftemperatur | °C | 55-88 | 55-88 |
| Zulässiger Betriebsüberdruck | bar | 3 | 3 |
| Klassifizierung | B11BS | B11BS | |
| CE – Kennzeichen | CE-0085 BR 0511 | CE-0085 BR 0511 | |
| EU-Richtlinie für Energieeffizienz | |||
| Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz | C | ||
| Energieeffizienzklassen-Spektrum | A++ -> G | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz nS | % | 77 | 77 |
| Nennwärmeleistung bei 80/60 °C | kW | 20 | 24 |
| Schallleistungspegel in Innenräumen | db(A) | 48 | 44 |
| Klasse für die Warmwasserbereitungs-Energieeffizienz | B | B | |
| Energieeffizienzklassen-Spektrum | A -> G | A -> G | |
| Warmwasserbereitungs-Energieeffizienz nwh bei durchschnittl. Klima |
% | 58 | 56 |
| Lastprofil | M | M |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | Heizungspaket Logaplus W6/RC200 mit Logamax U154 K-20 Kombitherme |
| Artikelnummer: | 7747304256 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 80/60°C: | 19,9 kW |
| CE-Kennzeichen: | CE-0085BR0511 |
