Beschreibung
Wolf TGB-2-30 30kW Gasbrennwertkessel mit Speicheranschluss, BM-2, Mischerkreis
Einleitung
Der Wolf TGB-2-30 30kW Gasbrennwertkessel mit Speicheranschluss ist ein kompaktes Paket für effiziente Gasheizungen in Modernisierung und Neubau. Das Paket kombiniert den bewährten TopLine TGB-2-30 Brennwertkessel mit einem Bedienmodul BM-2, einer Mischerkreis-Verrohrungsgruppe und einem Anschluss-Set für Standspeicher. Wolf liefert damit eine durchdachte Systemlösung, die Kessel, Regelung und hydraulische Komponenten integriert und so Montageaufwand und Inbetriebnahme vereinfacht.
Vorteile und Besonderheiten
- Wirtschaftlicher Betrieb dank moderner Brennwerttechnik und hohem Jahresheizungswirkungsgrad.
- Flexibler Anschluss: Ausgerüstet für Erdgas E/H und Flüssiggas (LL) und vielfältige Luft-/Abgasführungsarten.
- Integriertes Paket: Sicherheitsgruppe, Anschluss-Set für Standspeicher und Mischermodul MM-2 sind im Lieferumfang enthalten.
- Komfortable Regelung: Bedienmodul BM-2 inklusive Außenfühler für das Regelungssystem WRS.
- Leiser Betrieb und einfache Servicezugänglichkeit durch durchdachte Konstruktion und Flip&Clean-Vorrichtung.
- Geeignet für den schnellen Austausch von Bestandskesseln oder als Hybridkomponente in kombinierten Systemen.
Technische Details
Der TopLine TGB-2-30 ist Teil der TGB-2 Baureihe und bietet Nennwärmeleistungen bei 80/60°C von bis zu 26,9 kW sowie bei 50/30°C bis zu 30,2 kW. Der Kessel ist für verschiedene Luft-/Abgasführungen zugelassen (u. a. B23, C13(x), C33(x) usw.) und verfügt über flexible Abgasanschlussmöglichkeiten (80/125 mm). Im Paket enthalten sind eine Sicherheitsgruppe für Brennwertkessel bis 40 kW, eine Verrohrungsgruppe für den Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN25-60 sowie ein Anschluss-Set für Standspeicher bis 750 L. Das Bedienmodul BM-2 inkl. Außenfühler ermöglicht die Integration in das Wolf Regelungssystem WRS. Wolf stellt mit diesem Paket zahlreiche Komponenten bereit, die aufeinander abgestimmt sind, um hydraulische Einbindung und Regelung einfach umzusetzen.
Anwendung und Einsatzbereiche
Das Paket eignet sich ideal für Ein- und Mehrfamilienhäuser, die eine effiziente Gasheizungslösung benötigen, sowie für den Austausch älterer Kessel in Bestandsanlagen. Durch das Anschluss-Set für Standspeicher kann der TGB-2-30 problemlos mit Pufferspeichern bis 750 L kombiniert werden, was ihn für Systeme mit höherem Warmwasserbedarf oder Kombinationen mit Solarthermie oder Wärmepumpe prädestiniert. Die Verrohrungsgruppe mit Mischerkreis ermöglicht die Einbindung von Heizkreisen mit unterschiedlichen Vorlauftemperaturanforderungen. Dank BM-2 Regelung und Außenfühler lässt sich die Heizkurve witterungsgeführt optimieren.

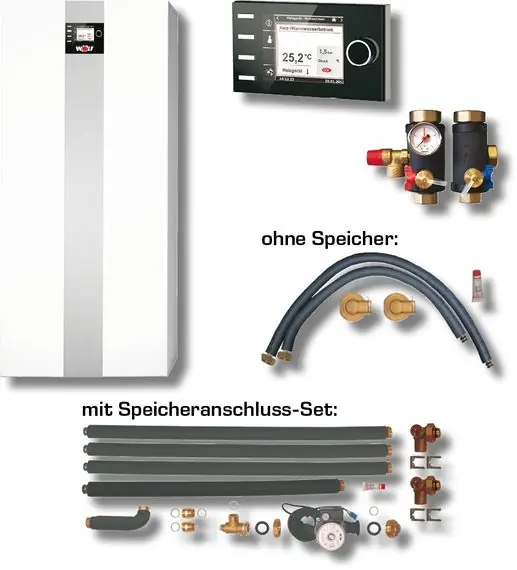

Lieferumfang
Das Wolf Paket enthält komplett vorgefertigte Komponenten zur schnellen Installation: 1x Gasbrennwertkessel TGB-2-30 (ausgerüstet für Erdgas E/H und LL), 1x Bedienmodul BM-2 inkl. Außenfühler, 1x Sicherheitsgruppe für Brennwertkessel bis 40 kW, 1x Anschluss-Set für Standspeicher bis 750 L, 1x Verrohrungsgruppe Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN25-60, 1x Wandhalterset für Verrohrungsgruppe DN25, 1x Mischermodul MM-2 sowie 1x zusätzlicher Temperaturfühler NTC 5K (6 mm). Alle Komponenten stammen vom Hersteller Wolf und sind aufeinander abgestimmt.
Fazit
Das Wolf Paket TGB-2-30 mit BM-2 und Mischerkreis ist eine praxisorientierte Systemlösung für effiziente, leise und flexible Gasheizungen. Wolf kombiniert mit diesem Paket einen leistungsfähigen Brennwertkessel, eine anwenderfreundliche Regelung sowie hydraulische Komponenten für Speicher- und Mischerkreisanschluss. Die Lösung ist besonders empfehlenswert für Heizungsmodernisierungen sowie Neubauten, bei denen einfache Integration, Energieeffizienz und zuverlässiger Betrieb wichtig sind. Informieren Sie sich über Ihre individuelle Auslegung und die möglichen Systemkombinationen mit Wolf Komponenten.
Technische Daten
| TopLine TGB-2 | Einheit | 20 | 30 | 40 |
| Nennwärmeleistung bei 80/60°C | kW | 17 | 26,9 | 35,7 |
| Nennwärmeleistung bei 50/30°C | kW | 19,6 | 30,2 | 40,5 |
| Nennwärmebelastung | kW | 17,7 | 28,2 | – |
| Heizungsvorlauf/-rücklauf Außen-Ø | G | 1½“ | 1½“ | 1½“ |
| Kondensatanschluss | G | 1 | 1 | 1 |
| Gasanschluss | R | ½“ | ½“ | ½“ |
| Luft- / Abgasrohranschluss | mm | 80/125 | 80/125 | 80/125 |
| Abmessungen (H / B / T) | mm | 1290 / 566 / 605 | 1290 / 566 / 605 | 1290 / 566 / 605 |
| Gewicht | kg | 89 | 89 | 89 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | ||||
| Erdgas | kW | 2,9 | 5,0 | 6,1 |
| Flüssiggas | kW | 4,6 | 4,6 | 6,1 |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | ||||
| Erdgas | kW | 3,3 | 5,8 | 7,4 |
| Flüssiggas | kW | 5,3 | 5,3 | 7,4 |
| KleinsteWärmebelastung(modulierend) | ||||
| Erdgas | kW | 3,0 | 5,4 | 6,7 |
| Flüssiggas | kW | 5,0 | 5,0 | 6,7 |
| Luft-/Abgasführung | Typ | B23, B33, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) | ||
| Gas-Kategorie | DE / AT | II2ELL3P , II2N3P / I2H | ||
| Gasanschlusswert: | ||||
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,86 | 2,97 | 4,00 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) * | m³/h | 2,06 | 3,28 | 4,43 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,46 | 2,16 | 3,14 |
| Gasanschlussdruck Erdgas (min-max zulässig) | mbar | 20 (17-25) | 20 (17-25) | 20 (17-25) |
| Gasanschlussdruck Flüssiggas (min-max zulässig) | mbar | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) |
| Vorlauftemperatur Werkseinstellung | °C | 80 | 80 | 80 |
| Vorlauftemperatur bis ca. | °C | 90 | 90 | 90 |
| Max. Gesamtüberdruck | bar/MPa | 3,0 / 0,3 | 3,0 / 0,3 | 3,0 / 0,3 |
| Wasserinhalt des Heizwasserwärmetauschers | Ltr. | 7,5 | 7,5 | 7,5 |
| Nennwärmeleistung: | ||||
| Abgasmassenstrom bei Qmax | g/s | 8,0 | 12,6 | 15,9 |
| Abgasmassenstrom bei Qmin | g/s | 1,4 | 2,5 | 2,8 |
| Abgastemperatur 80/60 – 50/30 bei Qmax | °C | 63 – 37 | 68 – 45 | 72 – 50 |
| Abgastemperatur 80/60 – 50/30 bei Qmin | °C | 57 – 30 | 58 – 32 | 59 – 34 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 105 | 115 | 109 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 13 | 7 | 72 |
| NO-Klasse | – | 6 | 6 | 6 |
| Elektroanschluss/Absicherung | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme Standby | W | 3 | 3 | 3 |
| Elektrische Leistungsaufnahme maximal | W | 37 | 40 | 49 |
| Schutzart | IP | IP20 | IP20 | IP20 |
| Kondenswassermenge bei 40/30°C | Ltr./h | 2,6 | 4,2 | 5,8 |
| pH-Wert des Kondensats | – | 4 | 4 | 4 |
| CE-Identnummer | – | CE-0085DL0121 | ||
| * Gilt nicht für Österreich |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | TopLine TGB-2-30 Gasbrennwertkessel, Gas-Kessel |
| Artikelnummer: | 8615762W20 |
| EAN: | 4045013505513 |
| Nennwärmeleistung bei 80/60°C: | 5,0 – 26,9 kW |
| Nennwärmeleistung bei 50/30°C: | 5,8 – 30,2 kW |
| CE-Ident.-Nr.: | CE-0085DL0121 |
